Sep 09, 2025

Koji je pravi naziv za dvostruki i uzemljeni kabel?

Ostavite poruku

Sadržaj
  1. Ujedinjeno Kraljevstvo i Irska: Rodno mjesto blizanaca i Zemlje
    1. Uobičajene aplikacije
    2. Objašnjenje imenovanja
  2. Kontinentalna Europa: NYM-J Cable
    1. Značajke
  3. Sjedinjene Američke Države: NM-B (Romex)
    1. Mapiranje boje plašta i gabarita
    2. Značajke
  4. Kanada: NMD90
  5. Australija i Novi Zeland: ravni TPS
  6. Afrika i odabrane azijske regije
    1. Južna Afrika
    2. Hong Kong i Singapur
    3. Malezija i dijelovi Indije
  7. Globalna definicija dvostrukog i uzemljenog kabela
  8. o Dongguan Greater Wire & Cable Co., Ltd.

U električnim instalacijama i ožičenju zgrada, dvostruki i uzemljeni kabel najčešći je tip fiksnog kabela za ožičenje. Sastoji se od dva izolirana vodiča (obično pod naponom i neutralnog) i vodiča za uzemljenje, prekrivenog PVC plaštom. Zbog svoje jednostavne strukture, lakoće postavljanja i razumne cijene, Twin and Earth Cable se široko koristi u cijelom svijetu.

Međutim, različite regije imaju različite službene nazive, standardne kodove i oznake za ovaj kabel. Ovaj članak pod naslovom "Koji je pravi naziv za dvostruki i uzemljeni kabel?" , sveobuhvatno će objasniti globalne oznake i standarde za Twin i Earth Cable, pokrivajući regije poput Ujedinjenog Kraljevstva, Europe, SAD-a, Australije, Novog Zelanda, Afrike i Azije. Usporedna tablica također je dana kako bi pomogla električarima, kupcima i studentima da steknu jasnije razumijevanje.



Ujedinjeno Kraljevstvo i Irska: Rodno mjesto blizanaca i Zemlje

U Velikoj Britaniji i Irskoj,Dvostruki i uzemljeni kabelje najčešće korišteni kabel za kućno ožičenje, široko se primjenjuje u rasvjeti, utičnicama i fiksnim uređajima.

  • Kolokvijalni naziv: Blizanac i Zemlja (T&E)
  • Službena oznaka: 6242Y ili H6242Y
  • Standard: BS 6004
  • Struktura:
  1. Vodič pod naponom: smeđa (starije verzije su koristile crvenu)
  2. Neutralni vodič: plavi (starije verzije koriste crni)
  3. Vodič za uzemljenje: goli bakar (mora biti obložen zelenom/žutom izolacijom kada se završi)
  4. Vanjski omotač: sivi PVC

  • Uobičajene aplikacije

  1. Svjetlosni krugovi: obično 1,0 mm² ili 1,5 mm²
  2. Krugovi utičnica: obično 2,5 mm²
  3. Uređaji velike-snage (npr. kuhala, tuševi): 4,0 mm² ili 6,0 mm²

  • Objašnjenje imenovanja

  1. 6242Y→ "62"=serija kabela za fiksno ožičenje, "4"=PVC izolirani vodiči, "2"=dvije žile plus uzemljenje, "Y"=PVC plašt.
  2. H6242Y→ prefiks "H" označava Harmonizirano, što znači da zadovoljava europske usklađene standarde.

Iako većina električara u Ujedinjenom Kraljevstvu ležerno kaže "T&E", pravi naziv u specifikacijama, natječajnoj dokumentaciji i međunarodnoj trgovini je6242Y / H6242Y.

6242-Y cable



Kontinentalna Europa: NYM-J Cable

U zemljama kao što su Njemačka, Francuska i Nizozemska, ekvivalent je Blizancu i ZemljiNYM-J kabelska. NYM-J kabeli su okrugli (Okrugli kabel), a ne ravni kao britanski 6242Y Twin i Earth kabeli.

  • Uobičajeno ime: NYM-J
  • Standard: VDE 0250 (Njemački električni standard)
  • Struktura:
  1. Višestruki izolirani PVC vodiči (2-žilni, 3-žilni, 5-žilni, itd.)
  2. Vodič za uzemljenje (zeleno/žuto)
  3. Vanjski omotač: bijeli ili sivi PVC

  • Značajke

  1. Više osnovnih opcija: nije ograničeno na dvije jezgre plus uzemljenje; dostupan u 3-jezgrenim, 5-jezgrenim ili više.
  2. Montaža: obično se postavlja u zidove, vodove ili stropove.
  3. Nazivni napon: obično 300/500V.

Dok NYM-J služi istoj svrsi kao 6242Y, njegova konstrukcija se razlikuje: UK T&E je ravan i uglavnom ima dvije-jezgre, dok je NYM-J okrugao i nudi se u širem rasponu konfiguracija.

NJM-J cable



Sjedinjene Američke Države: NM-B (Romex)

U Sjevernoj Americi, ekvivalent Blizanca i Zemlje jeNM-B (ne-kabel s metalnim omotačem, tip B), poznatiji po svom trgovačkom nazivuRomex.

  • Službeni naziv: NM-B
  • Kolokvijalni naziv: Romex
  • Standard: NEC (Nacionalni električni kodeks)
  • Struktura:
  1. Vodič za uzemljenje: goli bakar
  2. Vanjski omotač: PVC, različitih boja za različite debljine

  • Mapiranje boje plašta i gabarita

  1. Bijeli omotač: 14 AWG (krugovi rasvjete)
  2. Žuti omotač: 12 AWG (utičnice)
  3. Narančasti omotač: 10 AWG (aparati velike-napone)

  • Značajke

  1. Jednostavna identifikacija: boje plašta označavaju debljinu žice.
  2. Široka uporaba: pokriva gotovo sve potrebe stambenog ožičenja.
  3. Usporedba s UK T&E: strukturno sličan, ali slijedi različite sustave naziva i kodiranja boja.

NM-B Cable

Kanada: NMD90

U Kanadi je ekvivalent Blizanca i Zemlje (T&E).NMD90(Non-Metallic Dry 90℃), ponekad se naziva trgovačkim imenima kao što je Romex na određenim tržištima.

  • Službeni naziv:NMD90
  • Kolokvijalni naziv:Blizanac i Zemlja, Romex
  • Standard:CEC (Kanadski električni kodeks)
  • Struktura:
  • Vodič za uzemljenje:Goli bakar
  • Vanjski omotač:PVC, obično sivi ili bijeli, ovisno o debljini
  • Mapiranje boje plašta i gabarita:
  1. Bijeli omotač: 14 AWG (krugovi rasvjete)
  2. Žuti omotač: 12 AWG (opće utičnice)
  3. Narančasti omotač: 10 AWG (aparati velike-napone)
  • Značajke:
  1. Jednostavna identifikacija: boje omotača označavaju debljinu žice
  2. Prikladno za suhe ili vlažne unutarnje prostore

Uobičajeno se koristi u ožičenju stambenih i poslovnih zgrada, slično strukturi UK Twin i Earth, ali slijedeći kanadske standarde i kodiranje bojama

NMD90 Wire

Australija i Novi Zeland: ravni TPS

U Australiji i Novom Zelandu, Blizanac i Zemlja poznati su kaoRavni TPS kabel(Termoplastični omotač).

  • Uobičajeno ime: Ravni TPS
  • Standard: AS/NZS 5000
  • Struktura:
  1. Aktivno (živo): smeđa (starije verzije crvena)
  2. Neutralno: plava (starije verzije crna)
  3. Zemlja: zelena/žuta
  4. Vanjski omotač: bijeli, žuti, ljubičasti ili plavi PVC

  • Značajke

  1. Izgled: vrlo sličan UK T&E (ravni, dvostruki plus zemlja).
  2. Promjene kodiranja boja: od crvene-crne-zelene (stare) do smeđe-plave-zelene/žute (nove), u skladu s IEC standardima.
  3. Prijave: stambena rasvjeta, utičnice i visoko{0}}opterećeni uređaji.

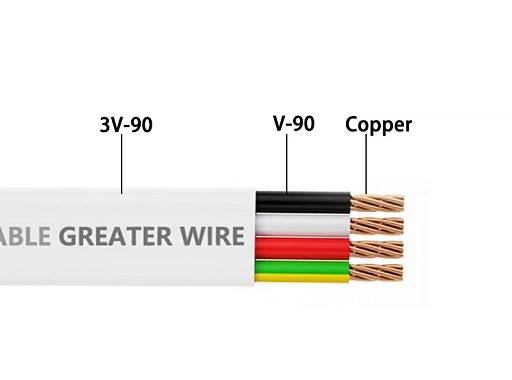

TPS cable

Afrika i odabrane azijske regije

Južna Afrika

  • Uobičajeno ime: Ravni blizanac i Zemlja
  • Standard: SANS 1507
  • Kodovi boja: starija crvena-crna-zelena, prelazi u smeđu-plavu-zelenu/žutu
  • Primjena: kućno i komercijalno ožičenje

Hong Kong i Singapur

  • Uobičajeno ime: Blizanac i Zemlja / 6242Y
  • Standard: BS 6004 (britanski sustav)
  • Primjena: gotovo identičan UK-u zbog povijesnog utjecaja

Malezija i dijelovi Indije

  • Često koristite BS 6004 ili IEC-standardne ekvivalente Twin i Earth
  • T&E terminologija također je uobičajeno razumljiva u trgovini električnom opremom
  • Ove regije uglavnom slijede britanski sustav, što značiBlizanac i Zemlja (6242Y)široko je priznat.



Globalna definicija dvostrukog i uzemljenog kabela

Iz ove analize jasno je da:

  • Blizanac i Zemljaje u biti trgovački naziv za Ujedinjeno Kraljevstvo/Irski.
  • Ekvivalentni kabeli postoje diljem svijeta, ali pod različitim oznakama:
  1. UK/Irska →6242Y / H6242Y
  2. Kontinentalna Europa →NYM-J
  3. SAD →NM-B (Romex)
  4. Kanada →NM-D
  5. Australija/Novi Zeland →Ravni TPS
  6. Južna Afrika, Hong Kong, Singapur →Ravni blizanac i Zemlja ili 6242Y
  • Razlike leže uglavnom uoznake boja, dizajn omotača i tehnički standardi.

U međunarodnoj trgovini ili-prekograničnim projektima, najbolje je koristitislužbena oznaka(6242Y, NM-B, NYM-J, TPS), a ne samo "Blizanac i Zemlja", da izbjegnete zabunu.
