THHN/THWN BOAPRU ZA ZAKON

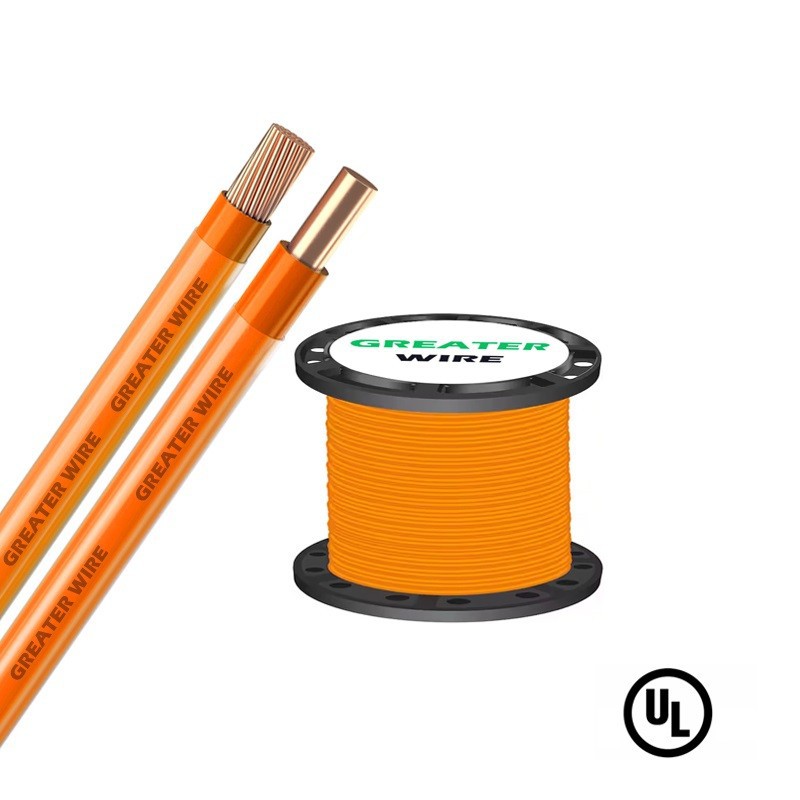

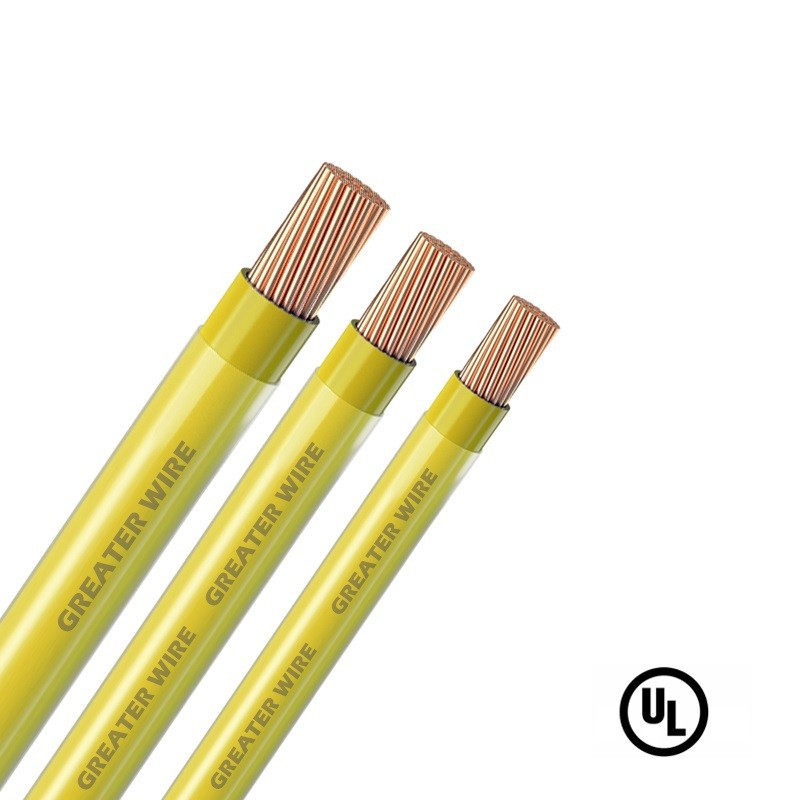

THHN/THWN bakrena žica je bakrena vodič, PVC izolacija i najlonski omotač. THHN/THWN vodiči izrađeni su od mekog nacrtanog bakra. Veličine 14 do 4/{0 AWG Koristite kombinirani ulaz, dok 250 kcmil i veće veličine koriste komprimirani bakreni nasedak. 14AWG do 10AWG su čvrsti ili nasuljeni vodiči, a preko 8AWG su nasukani vodiči. Žica je prekrivena čvrstom PVC izolacijom otpornom na toplinu i vlagu s ukupnom najlonskom jaknom koristeći tehnologiju. Dostupno u crnoj, bijeloj, crvenoj, plavoj, ljubičastoj, zelenoj, žutoj, narančastoj, smeđoj i sivoj boji. Dostupno i u prugastim konfiguracijama. Neke boje podliježu količini ekonomskog poretka.

Prijava

Thhn Wire dizajniran je prema Nacionalnom električnom zakonu (NEC) i ispunjava industrijske standarde, osiguravajući njegovu prikladnost za upotrebu u različitim projektima građevine i ožičenja. THHN/THWN ima izvrsnu elastičnost, bilo mokra ili suha, s ograničenjima temperature koja ne prelaze 90 stupnjeva, ili u prisutnosti ulja ili rashladne tekućine koja ne prelazi 75 stupnjeva. Nazivni napon je 600 volti, što je dovoljno za ispunjavanje standardnih električnih zahtjeva i pružanje pouzdanog prijenosa snage u različitim primjenama. Thhn žice su vrlo prilagodljive, bilo u komercijalnim zgradama, industrijskim objektima ili stambenim zgradama, pružajući fleksibilnost za električne instalacije u različitim okruženjima, a također su prikladne za napredne industrijske strojeve i opremu.

Značajka

● ASTM-B3, B8 i B787 (19 žičanih kombinacija unilay-aranded)
● UL standardi 83, 758, 1063 i 1581
● CSA C22.2 No.75, T90 najlonske veličine kroz 1000 kcmil
● ft 2 - sve veličine
● Otporna na sunčevu svjetlost - veličine 8 AWG i veće
● U skladu
● UL & BPS certifikat
● Thhn Ort90 najlone-suhe lokacije ne prekoračenja 90 stupnjeva c
● Thwn-vlažne lokacije da ne prelaze 75 stupnjeva ili suhe lokacije ne prelaze 90 stupnjeva ili mjesta koja ne prelaze 75 stupnjeva kada su izložene nafti
● ThWN -2- Werordry Lokacije ne prelaze 90 stupnjeva ili mjesta ne prelaze 75 stupnjeva kada su izložene nafti

Potvrda

Naši su proizvodi postigli razne prestižne međunarodne certifikate, uključujući UL, TUV, EU CPR, CE, ROHS i druge.

Paket

THHN wire package

Proizvodna linija

Proizvođač Greater Wire & Cable integracija je pametnih i digitalnih tvornica dizajniranih za povećanje brzine proizvodnje i što je još važnije osiguravanje najviših standarda kvalitete, s automatiziranom preciznošću proizvodne opreme do 0. 002 mm. Svaki proizvedeni kabel prolazi sveobuhvatnu 100% inspekciju tijekom procesa proizvodnje i inspekcije, stvarajući novu eru preciznosti i učinkovitosti. Napredna postavka eliminira inherentne pogreške i nedostatke povezane s ručnim montažama, temeljeći se na obećanjima o isporuci proizvoda s neusporedivom pouzdanošću.

Spis

Company cases

Partner

greater wire Partner

Često postavljana pitanja

P: Možete li zajedno koristiti čvrstu i nasukanu žicu?

O: Kad trebate spojiti čvrstu žicu i nasukanu žicu, koristite konektore dizajnirane za smještaj obje vrste. Kompatibilnost veličine žice također treba uzeti u obzir, osiguravajući da su čvrste i nasukane žice spojene istog ili veličine. Također provjerite jesu li korišteni priključci ocijenjeni za razine napona i struje prisutnih u krugu.

P: Možete li koristiti nasukanu žicu za utičnicu?

O: Da, možete koristiti Twisted Wire za električne utičnice, ali mora se slijediti električni kodovi i standardi kako biste osigurali sigurnu i usklađenu instalaciju.

P: Mogu li koristiti nasukanu žicu za ožičenje u kući?

O: Da, možete koristiti Twisted Wire za unutarnje ožičenje, što je uobičajena praksa u stambenim električnim instalacijama. Sastoji se od više manjih žica iskrivljenih ili pletenica zajedno, Twisted Wire pruža veću fleksibilnost za unutarnje ožičenje.

Popularni tagovi: UL BPS certificirani THHN/THWN bakrena zgrada, China UL BPS certificirani THHN/THWN Proizvođači bakrenih zgrada, dobavljači, tvornica

217

Električna žica otporna na toplinu bez olova s najlonskim omotačem (THHN/THWN -2). 600V. 90 stupnjeva
Veličina vodiča		Ne. I nominalni promjer žice	Debljina zida		Približni ukupni promjer	Minimalni otpor izolacije	* Ampality		Kablovska nominalna težina
(mm)	(AWG)	(mm)	PVC (MM)	Najlon (mm)	(mm)	mω/km	90 stupnjeva mokra	90 stupnjeva suha	Kg/km
							Zaokret	Thhn
Čvrst
1,6 mm	14	1 x 1,60 mm	0.4	0.10	2.60	130	35	35	22.62
2. 0 mm	12	1x2. 00 mm	0.4	0.10	3.00	110	40	40	33.57
2,6 mm	10	1x2,60 mm	0.5	0.10	3.80	120	55	55	55.78
3,2 mm	8	1x3,20 mm	0.8	0.13	5.06	120	75	75	88.33
Nasukan
2. 0 mm²	14/7	7/0.60	0.4	0.10	2.80	130	30	35	23.51
3,5 mm²	12/7	7/0.80	0.4	0.10	3.40	110	35	40	39.12
5,5 mm²	10/7	7/1.00	0.5	0.10	4.20	120	50	55	60.56
8. 0 mm²	8/7	7/1.20	0.8	0.13	5.46	120	65	75	91.95
14 mm²	6/7	7/1.60	0.8	0.13	6.66	100	95	105	151.77
22 mm²	4/7	7/2.00	1	0.15	8.30	100	130	140	236.65
30 mm²	2/7	7/2.30	1	0.15	9.20	100	160	170	306.50
38 mm²	1-19	19/1.60	1.3	0.18	10.96	100	185	195	409.82
50 mm²	1/0-19	19/1.80	1.3	0.18	11.96	100	220	235	509.05
60 mm²	2/0-19	19/2.00	1.3	0.18	12.96	80	250	260	618.96
80 mm²	3/0-19	19/2.30	1.3	0.18	14.46	80	300	320	804.44
100 mm²	4/0-19	19/2.60	1.3	0.18	15.96	80	355	370	1013.94
125 mm²	250 mcm	37/2.10	1.6	0.18	18.26	80	400	420	1296.37
150 mm²	300 mcm	37/2.30	1.6	0.20	19.70	80	440	475	1542.02
	350 MCM	37/2.47	1.6	0.20	20.90	60	505	523	1783.07
200 mm²	400 mcm	37/2.60	1.6	0.20	21.80	60	540	570	1946.72
	500 mcm	37/2.95	1.6	0.20	24.25	60	620	655	2486.02
250 mm²	500 mcm	61/2.30	1.6	0.20	24.30	60	620	655	2437.34
	600 mcm	61/2.52	1.8	0.23	26.76	60	690	710	2995.93
325 mm²	650 MCM	61/2.60	1.8	0.23	27.46	60	720	770	3191.58
	750 MCM	61/2.82	1.8	0.23	29.36	60	785	820	3719.63
400 mm²	800 mcm	61/2.90	1.8	0.23	30.16	60	810	875	3927.55
500 mm²	1000 mcm	61/3.20	1.8	0.23	32.86	60	930	995	4750.91
Referentni standardi: PEC, NEC (na temelju temperature okoline od 30 stupnjeva)
