U rastućem području obnovljive energije, solarna energija ističe se kao ključni igrač u postizanju održivih energetskih rješenja. Središnje mjesto u bilo kojem sustavu solarne energije su solarni kabeli i solarne žice koje prenose električnu energiju koju generiraju solarni paneli do različitih komponenti sustava, kao što su pretvarači, baterije i električna mreža. Ovi kabeli igraju ključnu ulogu u osiguravanju sigurnog, učinkovitog i pouzdanog rada cijelog solarnog sustava.
Jedno često pitanje koje se postavlja tijekom projektiranja i postavljanja solarnog sustava je o nosivosti ožičenja - konkretno, koja je nosivost solarne žice od 4 mm?
U ovom ćemo članku odgovoriti na ovo pitanje i istražiti čimbenike koji određuju kapacitet opterećenja solarnih kabela i solarnih žica, kako ga izračunati i koji čimbenici utječu na odabir veličine kabela u solarnim aplikacijama.
Što je solarni kabel i solarna žica?
Prije nego što uđemo u pojedinosti solarne žice od 4 mm i njene nosivosti, prvo definirajmo solarne kabele i solarne žice.

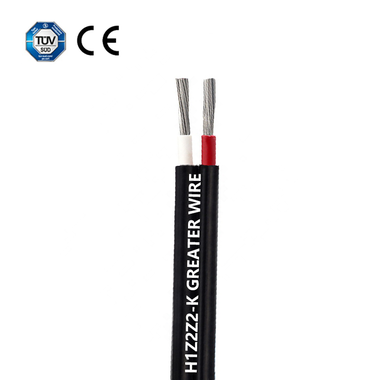

Solarni kabel: Solarni kabel je vrsta električne žice posebno dizajnirane za korištenje u sustavima solarne energije. Ovi kabeli su dizajnirani da podnose jedinstvene zahtjeve solarnih energetskih sustava, kao što je izloženost UV zračenju, ekstremnim temperaturama i vlazi. Solarni kabeli obično se izrađuju od bakrenih ili aluminijskih vodiča i izolirani su izdržljivim materijalima poput umreženog polietilena (XLPE) ili etilen tetrafluoretilena (ETFE). Oni su dizajnirani da prenose električnu struju koju generiraju solarni paneli u druge dijelove sustava, kao što su pretvarači, kontroleri punjenja ili spremnici baterija.

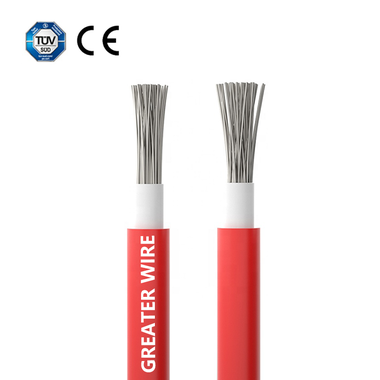

Solarna žica: Solarna žica odnosi se na pojedinačne vodiče unutar solarnog kabela koji su odgovorni za prijenos električne struje. Te su žice izrađene od bakra ili aluminija i obično su označene bojama (crvena za pozitivnu i crnu za negativnu) za označavanje polariteta. Veličina žice - mjerena u kvadratnim milimetrima (mm²) - određuje količinu struje koju može sigurno prenijeti.
Uloga veličine solarnog kabela
Veličina solarnog kabela ili solarne žice jedan je od najvažnijih čimbenika u određivanju sigurnosti, učinkovitosti i performansi solarnog energetskog sustava. Ispravno dimenzioniranje kabela osigurava da sustav može podnijeti električno opterećenje bez rizika od pregrijavanja ili kvara.
Kapacitet opterećenja kabela odnosi se na količinu električne struje (mjerenu u amperima) koju kabel može sigurno nositi. Ako je kabel premale veličine za količinu struje koja kroz njega teče, kabel se može pregrijati, potencijalno uzrokujući proboj izolacije, opasnost od požara ili oštećenje električnih komponenti sustava.
Prilikom odabira veličine solarnog kabela morate uzeti u obzir nekoliko čimbenika:
Ampacity: Ovo je maksimalna struja koju kabel može nositi bez pregrijavanja. Ovisi o materijalu žice, vrsti izolacije, temperaturi okoline i nazivnom naponu.
Pad napona: Što je kabel duži, to je veći pad napona, što može smanjiti učinkovitost sustava. Veći kabeli smanjuju pad napona.
Sigurnost: Kabel mora biti odabran tako da spriječi preopterećenje, koje bi moglo dovesti do opasnih stanja poput električnih požara.
Kapacitet opterećenja 4 mm solarne žice
Da bismo odredili kapacitet opterećenja solarne žice od 4 mm, moramo uzeti u obzir vrstu materijala vodiča, izolaciju, temperaturu okoline i napon sustava. Raščlanimo ove faktore jedan po jedan.
1. Materijal vodiča: bakar naspram aluminija
Najčešći materijali za vodiče koji se koriste u solarnim žicama su bakar i aluminij, a oba imaju različita električna svojstva.
Bakar: Bakar ima izvrsnu vodljivost, što znači da može provesti više struje nego aluminij iste veličine. Bakrena solarna žica je najčešće korišteni materijal u solarnim instalacijama, posebno u stambenim i malim komercijalnim sustavima. Za bakrenu solarnu žicu od 4 mm, strujna vrijednost može biti u rasponu od 25 do 35 ampera, ovisno o izolaciji i uvjetima instalacije.
Aluminij: Aluminij je manje vodljiv od bakra, pa aluminijski kabel mora biti većeg promjera da bi nosio istu struju. Za aluminijsku žicu od 4 mm, strujna struja je općenito oko 20 do 30 ampera, ovisno o izolacijskom materijalu i temperaturnim uvjetima. Aluminij je isplativiji od bakra i može se koristiti u većim instalacijama gdje su važne uštede.
Općenito, bakar se češće koristi za solarnu žicu od 4 mm, jer pruža bolju vodljivost i učinkovitost.
2. Izolacijski materijal i temperatura
Izolacija oko žice ključna je za određivanje jakosti struje žice. Izolacijski materijali kao što su umreženi polietilen (XLPE), etilen tetrafluoretilen (ETFE) i polivinil klorid (PVC) pružaju različite razine zaštite od topline, UV zračenja i mehaničkog trošenja.
XLPE izolacija: Ova vrsta izolacije ima visoku otpornost na toplinu i obično se koristi za solarne kabele jer može izdržati visoke temperature, često do 90 stupnjeva ili više. S XLPE izolacijom, bakrena solarna žica od 4 mm može sigurno nositi približno 35 ampera u normalnim uvjetima.
ETFE izolacija: ETFE pruža izvrsnu zaštitu od UV zračenja i idealan je za vanjsku upotrebu u solarnim sustavima. S ETFE izolacijom, bakrena solarna žica od 4 mm može podnijeti sličnu ili malo višu struju od oko 35 ampera.
Temperatura okoline također igra značajnu ulogu u određivanju nosivosti. Kabeli će imati manju snagu struje pri višim temperaturama. Na primjer, u okruženjima gdje temperature stalno prelaze 40 stupnjeva, ampacitet solarne žice od 4 mm bit će smanjen. U takvim slučajevima možda ćete trebati koristiti veći kabel kako biste nadoknadili gubitak kapaciteta zbog topline.
3. Nazivni napon sustava
Nazivni napon solarnog sustava određuje količinu struje koja je potrebna za prijenos iste količine energije. Tipično, solarni sustavi rade ili na niskom naponu (npr. 12V, 24V) ili na visokom naponu (npr. 600V, 1000V za velike sustave). Što je viši napon sustava, manja je struja potrebna za prijenos iste količine snage.
Za solarni sustav od 12 V ili 24 V, solarna žica od 4 mm morat će prenositi više struje u usporedbi sa sustavom od 600 V, gdje će potrebna struja biti mnogo manja za istu izlaznu snagu.
Za sustav od 12 V, strujna snaga bakrene žice od 4 mm može biti blizu 25-30 ampera, dok za sustav od 48 V ili 600 V, strujna struja može ići do 35 ampera za žicu iste veličine, ovisno o izolaciji i temperatura okoline.
4. Duljina kabela i pad napona
Drugi faktor koji utječe na nosivost solarne žice od 4 mm je duljina kabela. Što je kabel duži, to je veći pad napona, što smanjuje količinu energije koja se isporučuje sustavu. Pad napona proporcionalan je otporu žice, a veći kabeli s većom površinom poprečnog presjeka pružaju manji otpor i stoga smanjuju pad napona.
Za kratke kabele (manje od 10 metara), bakrena solarna žica od 4 mm trebala bi biti dovoljna za prijenos 25 do 35 ampera. Međutim, za duže kabele, možda ćete morati koristiti deblje žice (npr. 6 mm² ili 10 mm²) kako biste smanjili pad napona i poboljšali učinkovitost.
Kako izračunati kapacitet opterećenja solarne žice od 4 mm
Da biste izračunali nosivost solarne žice od 4 mm, morate uzeti u obzir sljedeće korake:
Odredite struju: Prvi korak je izračunati količinu struje koja će teći kroz žicu. To ovisi o naponu sustava i izlaznoj snazi. Na primjer, za sustav od 12 V, ako vaši solarni paneli generiraju 500 W energije, potrebna struja bila bi:
I=PV=500W12V=41.67AI=\frac{P}{V}=\frac{500W}{12V} {{9} }.67AI=VP=12V500W=41.67A
Odaberite pravi materijal žice: Odaberite hoćete li za žicu koristiti bakar ili aluminij. Bakrene žice imaju veću struju, tako da će za istu struju, bakrena žica od 4 mm biti dovoljna da nosi više struje od aluminijske žice.
Uzmite u obzir duljinu kabela i pad napona: Ako je kabel dugačak, možda ćete morati povećati veličinu žice kako biste smanjili pad napona i održali učinkovitost sustava.
Provjerite vrstu izolacije i temperaturu: Provjerite odgovaraju li izolacijski materijal i temperaturna vrijednost žice vašim uvjetima instalacije. Na primjer, ako sustav radi u okruženju s visokim temperaturama okoline (npr. 40 stupnjeva), ampazitet žice će se smanjiti i možda će biti potrebna veća žica.
