Fotonaponski (PV) sustavi, koji pretvaraju sunčevu svjetlost u električnu energiju, postali su kamen temeljac održivih energetskih rješenja. Vitalna komponenta ovih sustava je solarni kabel, koji se koristi za povezivanje solarnih panela s drugim komponentama sustava kao što su pretvarači, baterije i razvodne ploče. Solarni kabeli posebno su dizajnirani da izdrže teške vanjske uvjete, uključujući UV zračenje, vlagu i ekstremne temperature. Međutim, pravilna instalacija ovih kabela ključna je za osiguranje sigurnosti, dugovječnosti i učinkovitosti cijelog solarnog sustava.
U ovom ćemo članku istražiti ključne zahtjeve za instalaciju i mjere opreza za solarne kabele, pružajući opsežan vodič za instalatere i profesionalce uključene u postavljanje fotonaponskih sustava.

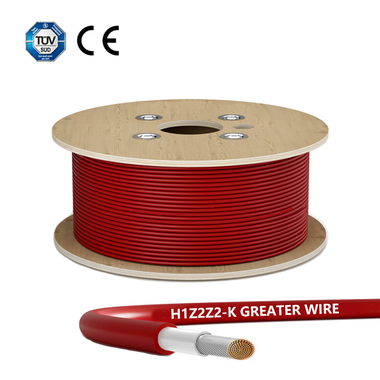

RazumijevanjeSolarni kablovi
Prije nego što uđemo u zahtjeve za instalaciju i mjere opreza, važno je razumjeti što solarne kabele čini drugačijima od konvencionalnih električnih kabela. Solarni kabeli dizajnirani su za ispunjavanje specifičnih standarda izvedbe koji zadovoljavaju jedinstvene ekološke izazove s kojima se suočavafotonaponski sustavi. Ovi kabeli su izloženi vanjskim elementima, što znači da moraju biti izdržljivi, otporni na UV zračenje, temperaturu i vlagu.
Dvije glavne vrste solarnih kabela koji se koriste u fotonaponskim sustavima su:
DC solarni kablovi: Koriste se za prijenos istosmjerne struje (DC) od solarnih panela do pretvarača.
AC solarni kablovi: Koriste se za struju izmjenične struje (AC), spajanje pretvarača na električnu mrežu ili druge uređaje za pohranu.
Obje su vrste obično izrađene od bakrenih ili aluminijskih vodiča i izolirane materijalima kao što su umreženi polietilen (XLPE), termoplastični elastomeri (TPE) ili polivinil klorid (PVC) kako bi se zaštitili od oštećenja okoliša.
Zahtjevi za ugradnju solarnih kabela
Ispravna instalacija solarnih kabela ključna je za osiguranje učinkovitog i sigurnog rada fotonaponskog sustava. Ispod su ključni zahtjevi za ugradnju solarnih kabela u PV sustav:
1. Odabir pravog solarnog kabela
Prvi korak u procesu instalacije je odabir odgovarajućeg solarnog kabela. To ovisi o nekoliko čimbenika:
Trenutna ocjena: Kabel mora biti nominiran za maksimalnu struju koja prolazi kroz njega. Solarni kabeli dostupni su u različitim veličinama i konfiguracijama, ovisno o amperaži.
Nazivni napon: Kabel također mora biti ocijenjen za maksimalni napon u sustavu. Za stambene PV sustave, naponi mogu biti u rasponu između 600V i 1500V, dok veći komercijalni sustavi mogu koristiti kabele višeg napona.
Kompatibilnost s okolišem: Solarni kabeli moraju biti prikladni za okolinu instalacije. Na primjer, kabeli koji se koriste u vanjskim okruženjima moraju biti otporni na UV zračenje i vremenske uvjete. Osim toga, kabeli instalirani u obalnim ili industrijskim područjima mogu zahtijevati povećanu otpornost na koroziju.
Provjerite zadovoljava li solarni kabel koji odaberete industrijske standarde, kao što su IEC 60216 za otpornost na visoke temperature, IEC 61730 za sigurnost i UL 4703 za PV žice.
2. Duljina kabela i usmjeravanje
Odgovarajuća duljina i usmjeravanje kabela ključni su za smanjenje gubitaka energije i izbjegavanje nepotrebnog trošenja. Evo nekoliko točaka koje treba razmotriti:
Duljina kabela: Duljina kabela treba biti što kraća kako bi se smanjili gubici energije zbog otpora. Međutim, kabel mora biti dovoljno dugačak da dosegne sve komponente sustava, od solarnih panela do pretvarača i dalje.
Usmjeravanje: Solarni kabeli trebaju biti usmjereni kako bi se smanjila izloženost vanjskim oštećenjima. Kabeli bi u idealnom slučaju trebali biti postavljeni u cijevi ili police za kabele kako bi se spriječilo mehaničko oštećenje. Ako su kabeli položeni na krov, trebaju biti pričvršćeni kabelskim vezicama kako bi se izbjeglo pomicanje i oštećenje od vjetra.
Razdvajanje AC i DC kabela: U fotonaponskom sustavu, DC kabeli (od solarnih panela) i AC kabeli (od pretvarača) moraju biti odvojeni. Time se sprječavaju smetnje i smanjuje rizik od električnih kvarova.
3. Temperatura i čimbenici okoliša
Solarni kabeli dizajnirani su da izdrže širok raspon temperatura, ali ekstremni uvjeti ipak mogu utjecati na njihovu izvedbu. Evo nekih ključnih pitanja o temperaturi:
Raspon temperature: Solarni kabeli obično su ocijenjeni za rad između -40 stupnjeva i +90 stupnjeva, ali to može varirati ovisno o vrsti kabela i materijalu koji se koristi za izolaciju. Provjerite je li odabrani kabel ocijenjen za lokalne temperaturne uvjete.
UV zaštita: Budući da su solarni kabeli izloženi sunčevoj svjetlosti, moraju biti otporni na UV zračenje kako bi se spriječila degradacija izolacije. Ovo je osobito važno za kabele izložene izravnoj sunčevoj svjetlosti. Kabeli koji se koriste na otvorenom trebaju imati vanjski omotač od materijala otpornih na UV zračenje kao što su PVC ili TPE.
Otpornost na vlagu: Solarni kabeli moraju biti otporni na vodu i vlagu, posebno kada su instalirani na otvorenom. Na mjestima s visokom vlagom, osigurajte da su kabeli zabrtvljeni i otporni na vlagu kako biste spriječili kratke spojeve ili koroziju.
4. Kabelski konektori i razvodne kutije
Kako bi se osigurale sigurne i pouzdane veze između solarnih kabela, moraju se koristiti odgovarajući konektori i razvodne kutije:
Priključci: Konektori koji se koriste sa solarnim kabelima moraju biti posebno dizajnirani za korištenje u fotonaponskim sustavima. Moraju imati izvrsnu izolaciju, otpornost na koroziju i osigurati čvrste, sigurne spojeve kako bi se spriječile električne greške.
Razvodne kutije: Ako se razvodne kutije koriste za spajanje više kabela, osigurajte da su otporne na vremenske uvjete i u skladu s relevantnim standardima. Kutije također trebaju biti dovoljno velike za smještaj kabelskih konektora i omogućiti lak pristup ako je potrebno održavanje.
5. Kabelske police i vodovi
Prilikom postavljanja solarnih kabela, upotreba kabelskih polica i cijevi je važna za zaštitu kabela od fizičkih oštećenja i izlaganja vanjskim elementima. Cjevovodi moraju biti otporni na vremenske uvjete, a police za kabele moraju biti sigurno montirane kako bi se izbjeglo ugibanje ili pomicanje.
Ako su kabeli zakopani ispod zemlje, osigurajte da budu postavljeni u zakopani cjevovod kako biste ih zaštitili od vlage i mehaničkog opterećenja. Za krovne instalacije, kabeli bi trebali biti postavljeni duž rubova krova ili unutar krovne konstrukcije kako bi se smanjila izloženost elementima.
Mjere opreza pri postavljanju solarnih kabela
Prilikom postavljanja solarnih kabela potrebno je poduzeti određene mjere opreza kako bi se osigurala sigurnost i dugovječnost sustava. U nastavku su navedene neke ključne mjere opreza kojih se trebate pridržavati tijekom procesa instalacije:
1. Izbjegavajte oštre zavoje i napetost
Solarni kabeli ne smiju se savijati pod oštrim kutovima jer bi to moglo oštetiti izolaciju i utjecati na električna svojstva. Tipično postoji minimalni radijus savijanja koji navodi proizvođač i treba ga se strogo pridržavati tijekom instalacije. Također treba izbjegavati pretjeranu napetost na kabelu, jer može uzrokovati istezanje ili lomljenje vodiča, što dovodi do kvarova ili električnih opasnosti.
2. Pravilno uzemljenje
Ključno je osigurati da je fotonaponski sustav pravilno uzemljen. To pomaže u sprječavanju opasnosti od strujnog udara i osigurava sigurnost instalacije. Uzemljenje solarnih kabela i cijelog sustava pomaže u zaštiti kabela i korisnika od električnih udara ili kvarova.
3. Izbjegavajte fizička oštećenja
Prilikom polaganja solarnih kabela treba paziti da se izbjegnu bilo kakva fizička oštećenja, poput posjekotina, ogrebotina ili ozljeda od nagnječenja. Pazite da kabeli nisu izloženi oštrim predmetima, teškoj opremi ili pokretnim strojevima koji bi mogli uzrokovati trošenje ili probijanje izolacije.
4. Provjerite kompatibilnost s drugim komponentama
Provjerite jesu li korišteni kabeli kompatibilni s drugim komponentama sustava, uključujući pretvarač, konektore i razvodne kutije. Neusklađene komponente mogu dovesti do loših spojeva, što zauzvrat može uzrokovati gubitak energije, električne kvarove ili čak opasnost od požara.
5. Zaštita od pregrijavanja
Solarni kabeli dizajnirani su za izdržavanje topline, ali prekomjerna toplina ipak može prouzročiti degradaciju, osobito ako su instalirani u područjima sa slabom ventilacijom. Pazite da kabeli nisu postavljeni preblizu izvora topline, kao što su ispušni otvori ili u zatvorenim prostorima sa slabim protokom zraka.
6. Inspekcija i testiranje
Nakon dovršetka instalacije potrebno je provesti temeljitu inspekciju i ispitivanje kabela. Provjerite ima li na spojevima, izolaciji i usmjeravanju znakova oštećenja ili istrošenosti. Upotrijebite opremu za električno ispitivanje kako biste bili sigurni da sustav radi ispravno i da nema kvarova ili problema.
7. Usklađenost s propisima
Bitno je pridržavati se lokalnih električnih kodova i standarda tijekom instalacije. Ovi propisi često određuju minimalne zahtjeve za vrste kabela, materijale cijevi, usmjeravanje kabela i sustave uzemljenja kako bi se osigurala sigurnost i performanse.
