U električnim sustavima, spajanje kabela s različitim komponentama je kritični korak koji osigurava učinkovit i siguran prijenos električne energije. Među različitim vrstama kabela koji se koriste u raznim industrijama, narančasti kružni kabel jedna je od najčešće korištenih opcija zbog njegove izdržljivosti, fleksibilnosti i karakteristične boje za sigurnost. Narančasti kružni kabel obično sadrži više vodiča u zaštitnom vanjskom omotaču, što ga čini prikladnim za brojne aplikacije, uključujući distribuciju energije, telekomunikacije, pa čak i u okruženjima koja zahtijevaju veliku vidljivost.
Ali kako je točno narančasti kružni kabel spojen na druge kablove ili komponente? U ovom ćemo članku istražiti metode, alate i najbolje prakse uključene u povezivanje narančastih kružnih kabela s drugim električnim komponentama, poput izvora energije, uređaja, spoja i drugih kablova. Razumijevanje ovih tehnika povezanosti od vitalnog je značaja za osiguranje da električni sustavi ostanu operativni, sigurni i pouzdani.
1. Razumijevanje osnovaNarančasti kružni kabel

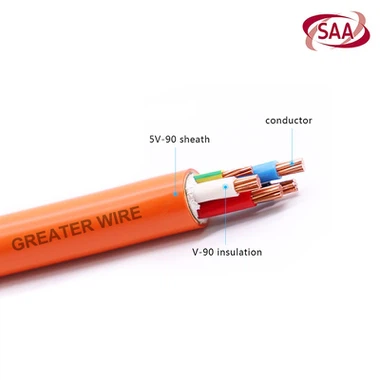

Prije nego što zaronite u specifičnosti povezivanja narančastog kružnog kabela, važno je razumjeti njegove osnovne komponente i strukturu. Narančasti kružni kabel uglavnom se sastoji od nekoliko slojeva:
Vodiči: To su unutarnje žice, često izrađene od bakra ili aluminija, koje nose električnu struju. Broj i vrsta vodiča ovise o primjeni kabela i potrebnom električnom kapacitetu.
Izolacija: Oko Svaki vodič je izolacijski sloj koji sprječava kratke spojeve i električne curenja. Izolacija može biti izrađena od PVC, teflona ili drugih materijala namijenjenih izdržavanju električnih stresa i okolišnih čimbenika.
Omotač: Vanjski sloj kabela dizajniran je za zaštitu. Narančasta boja omotača posebno je korisna u industrijskom i vanjskom okruženju za vidljivost i sigurnost. Omotač pruža mehaničku zaštitu i, ovisno o materijalu, također može pružiti otpornost na UV zračenje, vlagu i kemikalije.
S obzirom na raznolikost uporabe i okruženja u kojima se koriste narančasti kružni kabeli, njihove veze s drugim komponentama trebaju biti pažljivo skrbni kako bi se osigurale optimalno.
2. Vrste veza zaNarančasti kružni kabeli
Metoda povezivanja narančastog kružnog kabela s drugim kablovima ili komponentama ovisi o vrsti potrebne veze. Uobičajene metode povezivanja uključuju:
a) Mehaničke veze
Mehaničke veze uključuju fizički spajanje vodiča dvaju kabela ili komponenti. Slijede neke uobičajene metode za uspostavljanje mehaničkih veza:
Twist-on Wire priključci (žičane matice): Ovo je jedna od najčešće korištenih metoda za povezivanje kabela. Konektor za uvijanje, često izrađen od plastike, koristi se za držanje više žica, koje su uvijene zajedno. Ovo je jednostavna, pouzdana i isplativa metoda povezivanja narančastih kružnih kabela s drugim kablovima ili komponentama u aplikacijama s niskim do srednje napona.
Pričvrsni terminali: U mnogim električnim uređajima i pločama narančasti kružni kabeli povezani su s vijcima. Upućeni krajevi kabela umetnuti su ispod vijaka koji se zatim zateže kako bi se kabel učvrstio na mjestu. Ova vrsta veze posebno je uobičajena u spojnim kutijama, prodajnim mjestima i prekidačima.
Crimp konektori: Crimp priključak je metalni priključak koji se postavlja preko oduzetog kraja žice. Priključak se zatim komprimira (prekriva) posebnim alatom za pričvršćivanje žice na mjestu. Ova se metoda obično koristi za narančaste kružne kabele pri uspostavljanju priključaka s terminalima ili drugim kablovima, jer pruža snažnu i trajnu vezu.
Priključci utikača i utičnice: Za modularne veze gdje komponente treba često spojiti ili isključiti, često se koriste priključci s plug-i-utičnicom. Ovi se priključci mogu koristiti s narančastim kružnim kablovima za pružanje brzih, sigurnih spojeva s uređajima ili drugom električnom opremom.
b) Priključci za lemljenje
Lemljenje je metoda trajnog povezivanja dvije ili više žica taljenjem materijala za punjenje (lemlje) na vodič. Ova metoda stvara čvrstu i pouzdanu električnu vezu između narančastog kružnog kabela i druge komponente, što je posebno korisno za male električne komponente poput pločica i konektora.
Lemljenje zahtijeva pažljivo rukovanje kako bi se osiguralo da se lemljenje ne prolije na izolaciju ili uzrokuje oštećenje vodiča. Uz to, toplinski smanjenje cijevi ili električna traka često se koriste za izolaciju spoja i spriječiti kratke spojeve.
c) Junction Box i distribucijske ploče
U složenim električnim sustavima narančasti kružni kabeli često su spojeni na spojne kutije ili distribucijske ploče. Ovi uređaji omogućuju međusobno povezivanje više kabela dok sustav održava organiziran i siguran.
Junction Boxe: Za smještaj žica koristi se spojevi između žica, pružajući sigurno i dostupno područje za električne veze. Kabeli se uklanjaju na krajeve, ubacuju se u spojnu kutiju i spojite žičanim maticama, vijcima ili drugim konektorima.
Distribucijske ploče: U većim sustavima, posebno u industrijskim ili komercijalnim postavkama, narančasti kružni kabeli često su povezani s distribucijskim pločama. Ove ploče raspoređuju električnu energiju na različite dijelove sustava, a spojevi se izrađuju putem prekidača, terminalnih blokova i sabirnice.
d) Korištenje kabelskih ladica i cjevovoda
Iako nije izravna metoda povezivanja narančastog kružnog kabela na komponente, korištenje kablovskih ladica i vodova važan je dio osiguranja sigurnih i organiziranih instalacija kabela. Voditelji i ladice štite kablove od fizičkih oštećenja, a oni pružaju način za usmjeravanje kabela kroz zgrade ili industrijska mjesta, uključujući priključke s električnim pločama ili uređajima.
Ladice za kablove: To su idealni za veće sustave u kojima se više kabela treba usmjeriti zajedno. Pomažu u održavanju narančastih kružnih kabela uredno raspoređene i smanjenja rizika od zapetljavanja, habanja ili oštećenja.
Vodovi: Voditelji su zaštitne cijevi kroz koje se kabeli prolaze kako bi ih zaštitili od mehaničkih oštećenja, vlage i drugih okolišnih čimbenika. Posebno su korisni za vanjske instalacije i u okruženjima koja zahtijevaju dodatnu zaštitu za narančaste kružne kabele.
3. Skidanje i priprema narančastog kružnog kabela za priključak
Prije spajanja narančastog kružnog kabela na drugu komponentu, ključno je pravilno pripremiti kabel. Ovaj postupak uključuje uklanjanje vanjskog omotača i izolacije kako bi se izložio vodič, istovremeno osiguravajući da je izloženi dio vodiča čist i bez oštećenja.
Skidanje vanjskog omotača i izolacije
Da biste pripremili narančasti kružni kabel za priključak, treba slijediti sljedeće korake:
Izrežite kabel na duljinu: Izmjerite i izrežite narančasti kružni kabel na željenu duljinu. Osigurajte da kabel nije predug da bi se izbjeglo nepotrebno slaganje i da je dovoljno dugačak da dođe do točke priključka bez da se istegne.
Skinuti vanjski omotač: Pomoću specijaliziranog alata za uklanjanje kabela pažljivo uklonite vanjski omotač narančastog kružnog kabela bez oštećenja temeljne izolacije. Duljina uklonjenog omotača treba biti dovoljna da kabel dođe do terminala ili točke priključka.
Skinuti izolaciju iz vodiča: Jednom kada se ukloni vanjski omotač, upotrijebite žičanu striptizetu za uklanjanje izolacije iz svakog pojedinog vodiča. Oduševljena duljina trebala bi se podudarati sa zahtjevima točke povezivanja, obično oko 1/2 do 3/4 inča (12–20 mm), ovisno o vrsti veze.
Pregledati dirigente: Nakon uklanjanja, pregledajte krajeve vodiča na bilo kakva oštećenja, ukidanja ili onečišćenja. Po potrebi očistite izložene krajeve kako biste osigurali dobru vezu.
Odabir pravog priključka
Nakon pripreme narančastog kružnog kabela, morat ćete odabrati odgovarajući priključak za određenu primjenu. Na primjer, prilikom spajanja na spojnom okviru ili terminalu uređaja možete odabrati žičane matice, priključke za vijke ili konektore za CRIMP, ovisno o vrsti priključka.
4. Najbolje prakse za sigurne i pouzdane veze
Osiguravanje da je narančasti kružni kabel sigurno spojen i pouzdano zahtijeva pažnju na nekoliko najboljih praksi:
Izbjegavajte pretjerano zatezanje veza
Vijci ili priključci za prekomjernu zatezanje mogu oštetiti kabel ili priključak, što dovodi do loših spojeva i potencijalnih opasnosti poput pregrijavanja ili električnih kratkih hlača. Uvijek slijedite preporučene specifikacije zakretnog momenta proizvođača za priključke ili priključke.
Koristite odgovarajuće alate
Korištenje pravih alata neophodno je za uspostavljanje sigurnih i pouzdanih veza. Strepovi žica, alati za presijecanje i odvijači trebali bi biti pravilno veličine za vrste kabela i priključka kako bi se osiguralo pravilno rukovanje.
Izolirati i zaštititi veze
Nakon uspostavljanja veze, uvijek osigurajte da su izloženi vodiči pravilno izolirani i zaštićeni. Koristite cijevi za toplinu, električnu vrpcu ili druge izolacijske materijale kako biste spriječili kratke spojeve i zaštitili priključak od vanjskih oštećenja.
Označite veze
Pravilno označavanje veza može pomoći u sprečavanju pogrešaka tijekom rješavanja problema ili budućeg održavanja. Jasno označite kabele i točke povezivanja s naljepnicama kako biste označili napon, struju i svrhu veze.
