Odabir ispravne veličine solarnog kabela ključni je aspekt projektiranja učinkovitog i sigurnog solarnog sustava. Prevelika ili premala solarna žica može rezultirati gubitkom struje, pregrijavanjem ili čak kvarom sustava. Ispravan izračun veličine solarnog kabela osigurava da kabeli mogu sigurno prenositi struju bez pretjeranog pada napona, dok se gubici energije smanjuju na minimum i održava ukupna učinkovitost sustava.
U ovom ćemo vas članku voditi kroz postupak izračuna veličine solarnog kabela, uključujući razumijevanje relevantnih čimbenika kao što su nosivost struje, pad napona i otpor kabela. Osim toga, istražit ćemo kako odabrati pravu solarnu žicu na temelju ovih izračuna i drugih važnih razmatranja za pouzdan solarni energetski sustav.
Ključni čimbenici koji utječu na veličinu solarnog kabela
Prilikom izračuna veličine solarnog kabela potrebno je uzeti u obzir nekoliko ključnih čimbenika:
Struja (amperi)
Napon (volti)
Duljina kabela
Materijal kabela
Pad napona
Temperaturna ocjena
Sigurnosne granice
Razdvojimo svaki od ovih čimbenika i njihovu ulogu u određivanju točne veličine solarne žice.
Korak 1: Odredite struju (amperi)
Struja u solarnom sustavu određena je količinom energije koju generiraju solarni paneli i naponom sustava. Na primjer, ako znate snagu (u vatima) i napon (u voltima) solarne ploče ili sustava, možete izračunati struju koristeći Ohmov zakon:
Struja (A)=Snaga (W)/napon (V)
Primjer:
Pretpostavimo da imate solarnu ploču koja proizvodi 300 W energije, a napon sustava je 24 V. Struja se može izračunati kao:
Struja=300W/24V=12.5A
Za solarni sustav od 300 W, 24 V, struja koja će teći kroz kabel je 12,5 ampera. Ovo je važan korak, jer solarna žica mora moći nositi ovu količinu struje bez pretjeranog zagrijavanja.
Korak 2: Izračunajte pad napona
Pad napona je smanjenje napona koje se događa kada struja prolazi kroz kabel, uglavnom zbog otpora solarne žice. Pretjerani pad napona može smanjiti performanse vašeg sustava snižavanjem napona koji dopire do vašeg pretvarača ili baterije, čime se smanjuje učinkovitost i potencijalno oštećuju osjetljive komponente.
Uobičajena preporuka je držati pad napona ispod 3% kako bi se osiguralo da performanse sustava nisu ugrožene. Međutim, u nekim sustavima velike snage može biti potreban niži pad napona, pa je razumijevanje i izračun ovoga ključno.
Za izračunavanje pada napona:
Pad napona (V)=2×struja×duljina kabela×otpor po metru/1000
Struja je struja koja teče kroz kabel (u amperima).
Duljina kabela je jednosmjerna duljina žice u metrima.
Otpor po metru ovisi o materijalu i debljini žice (obično navedeno u ohmima po metru.
Primjer:
Pretpostavimo da koristite bakreni kabel od 10mm², s otporom od 0,0031 ohma po metru. Ako je kabel dugačak 20 metara (i za pozitivan i za negativan vod), a struja je 12,5 A, možete izračunati pad napona na sljedeći način:
Pad napona{{0}}×12,5×20×0,0031/1000=1,55V
U ovom slučaju pad napona je 1,55 V, a ako je napon sustava 24 V, pad napona predstavlja 6,5% ukupnog napona, što je iznad željenog praga od 3%. U ovom scenariju, trebali biste koristiti veću veličinu kabela ili smanjiti duljinu kabela kako biste smanjili pad napona.

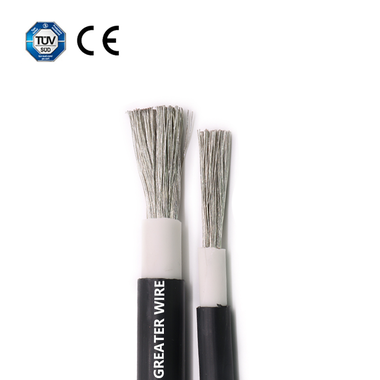

Korak 3: Odaberite veličinu kabela
Nakon što ste izračunali potrebnu struju i procijenili pad napona, sljedeći korak je odabir ispravne veličine solarnog kabela. Dva su glavna razloga za odabir veličine kabela:
Kapacitet nosivosti struje (ampacitet): Solarna žica bi trebala moći podnijeti najveću očekivanu struju bez pregrijavanja ili oštećenja kabela. Za sigurnost, odaberite veličinu kabela koja je ocijenjena za prijenos veće struje od maksimalnog opterećenja vašeg sustava.
Pad napona: Veličinu solarnog kabela treba odabrati tako da pad napona svede na minimum3%(ili razinu koja zadovoljava vaše sistemske zahtjeve). Veći kabeli imaju manji otpor, što smanjuje pad napona.
Općenito pravilo za veličinu solarne žice na temelju struje je sljedeće:
Kabel od 2,5 mm²: Prikladno za do 15A (uobičajeno za male sustave).
4 mm² kabel: Prikladno za do 20A.
Kabel od 6 mm²: Prikladno za do 25A.
kabel od 10 mm²: Prikladno za do 40A.
Kabel od 16 mm²: Prikladno za do 55A.
Kabel od 25 mm²: Prikladno za do 70A.
Na primjer, ako vaš sustav ima struju od 12,5 A, a duljina kabela iznosi 20 metara, solarni kabel od 4 mm² ili 6 mm² može biti dovoljan. Međutim, ako želite minimizirati pad napona, možete odabrati 6 mm² umjesto 4 mm² kako biste smanjili pad napona ispod3%prag.
Korak 4: Uzmite u obzir temperaturne i sigurnosne granice
Temperatura igra značajnu ulogu u određivanju struje solarnog kabela. Kapacitet prijenosa struje kabela općenito se smanjuje s porastom temperature. Većina solarnih kabela predviđena je za upotrebu na 90 stupnjeva ili 75 stupnjeva, ali u okruženjima s visokom temperaturom važno je razmotriti smanjenje kapaciteta kabela.
Primjer:
Ako vaš sustav radi na mjestu gdje su temperature okoline stalno iznad 30 stupnjeva, možda ćete trebati povećati veličinu solarne žice kako biste kompenzirali nižu ampazitet pri višim temperaturama.
Štoviše, kako biste osigurali sigurnost, dobra je ideja uključiti sigurnosnu granicu u izračun veličine solarnog kabela. Obično se preporučuje 10-20% sigurnosna granica. Na primjer, ako vaš sustav zahtijeva kabel od 12,5 A, odabir kabela od 6 mm² za 20 A osigurat će sigurnosni međuspremnik, pomažući sustavu da radi pouzdano i sigurno tijekom vremena.
Korak 5: Odaberite pravi materijal kabela
Materijal solarnog kabela također će utjecati na izračun veličine. Dva najčešća materijala koji se koriste za solarne žice su:
Bakar: Bakreni kabeli su visoko vodljivi i imaju manji otpor, što znači da mogu nositi veće struje za određenu veličinu u usporedbi s aluminijskim kabelima. Bakreni kabeli su skuplji, ali se preferiraju za većinu stambenih solarnih instalacija.
Aluminij: Aluminijski kabeli manje su vodljivi i zahtijevaju veće veličine za podnošenje iste količine struje kao bakreni. Često se koriste u velikim komercijalnim solarnim instalacijama gdje je cijena glavni faktor.
Ako koristite aluminijske kabele, morat ćete povećati veličinu kako biste uzeli u obzir manju vodljivost. Na primjer, aluminijski kabel od 8 mm² može biti potreban za istu struju kao i bakreni kabel od 6 mm².
Korak 6: Razmotrite vrstu izolacije kabela
Vrsta izolacije još je jedan kritičan čimbenik koji treba uzeti u obzir jer određuje nazivni napon i otpornost solarnog kabela na okoliš. Većina solarnih kabela koristi izolaciju od XLPE (umreženog polietilena) za vanjsku upotrebu jer nudi:
UV otpornost
Otpornost na toplinu (do 90 stupnjeva)
Otpornost na habanje
Vodootpornost
Za unutarnje ili niskonaponske sustave može se koristiti PVC (polivinilklorid) izolacija, ali je manje izdržljiva i nije prikladna za izlaganje sunčevoj svjetlosti ili ekstremnim temperaturama.
Osigurajte da je izolacijski materijal prikladan za okolinu ugradnje, posebno ako će kabeli biti izloženi sunčevoj svjetlosti, vlazi ili drugim teškim uvjetima.
