1, osnovna definicija i strukturni sastav
1.1 PregledAC 90 kabel
AC 90 (oklopni kabel 90 stupnjeva c) je aluminijski oklopni kabel s papir ili polimernim izolacijskim slojem između njegovih vodiča . Ne uključuje dodatnu žicu za uzemljenje, već je dio petlje za uzemljenje kroz oklopni sloj kabela . uobičajeno se koristi u zatvorenim suhim okruženjima ili protapadiranim područjima {4 {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{.
1.2 PregledMc kabel
MC (Metal CAD) kabel je vrsta kabela s više vodiča s metalnim omotačem, obično uključujući izoliranu žicu za uzemljenje, koja ima potpuniju strukturu i pogodna je za složenija i izloženija okruženja . MC metalni obloženi kabel široko se koristi u industrijskim, komercijalnim i rezidencijalnim sustavima {1, a čak se može koristiti, pa čak i korrosiva, pa čak
2, usporedba tablica kabela AC 90 iMC metalni obloženi kabel
| Usporedite TTEM | AC90 kabel | Mc kabel |
| puno ime | Oklopni kabel 90 stupnjeva | Metalno obloženi kabel |
| Oklop | Isprepleteni aluminijski oklop | Aluminijski ili čelični oklop |
| Struktura vodiča | Bakreni vodič ili aluminijski vodič | Bakreni vodič ili aluminijski vodič |
| Konfiguracija žice za uzemljenje | Obično nema neovisne žice za uzemljenje, oslanjajući se na oklop kao žicu za uzemljenje | Uključujući neovisnu izoliranu žicu za uzemljenje |
| temperatura rada |
Maksimalno 90 stupnjeva c | Do 90 stupnjeva C (dostupni su i modeli visoke temperature od 105 stupnjeva) |
| Instalacijski okruženje | Suha i zaštićena područja (poput suspendiranih stropova) | Suha, vlažna i izložena područja (poput podova i zidova) |
| Otpornost na mehanički udar | jači | Jači, pogodni za izlaganje i industrijsku primjenu |
| Sposobnost otpornosti na koroziju | slab | Opcijski modeli s vanjskim vanjskim zaštitnim slojem |
| Fleksibilnost instalacije | dobro | Bolje, prilagodljivije |
| Standardi | CSA C22.2 Ne . 51 | CSA C22.2 Ne . 51, ne . 230, UL 1569 |
| Zahtjevi za ispitivanje kontinuiteta | Stroži (zahtjevi za uzemljenje oklopa) | Neovisnu žicu za uzemljenje je lako otkriti i održavati |
| Tipični scenariji primjene | Unutarnji ožičenje i suspendirani stropovi u komercijalnim zgradama | Industrijski objekti, stambeni napajanje, veza opreme |
3, Analiza strukturne sastava AC90 žice i MC žice

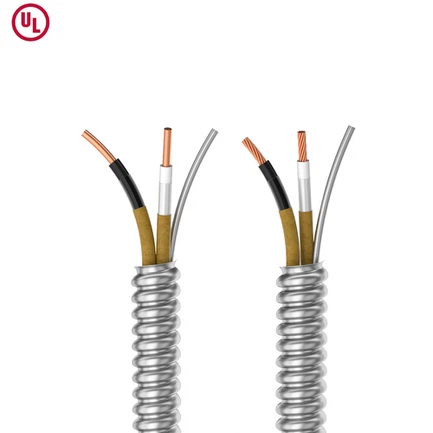

3.1 AC 90 žičana struktura
Voditelj: obično mekani bakar ili aluminijski vodič;
Izolacijski sloj: termoplastični PVC ili XLPE materijal; Poput žice T90, RW90 žice
Izolacijski sloj: poliesterska traka ili sloj papira;
Sloj oklopa: aluminijski međusobni oklopni oklop;
Nema neovisne žice za uzemljenje: Oklopni sloj služi i kao put uzemljenja .
3.2 MC Električna žicaStruktura
Voditelj: bakar ili aluminij;
Izolacijski sloj: termoosetiranje ili termoplastična izolacija, poput Thhn žice, xhhw žice;
Sloj punjenja: koristi se za strukturnu stabilnost;
Oklopni sloj: aluminijska ili čelična traka za isprepletanje;
Žica za uzemljenje: najmanje jedan zeleni ili zeleni/žuti izolirani vodič za uzemljenje .
4, Usporedba tehničkih performansi izmeđuAC90 žicaiMC žica
4.1 ELEKTRIČNI PERFORMY
MC kabel je superiorniji od AC 90 žice u smislu kontinuiteta uzemljenja i električne sigurnosti zbog neovisne žice za uzemljenje ., posebno u scenarijima industrijske električne energije velikih razmjera, može bolje udovoljiti višim zahtjevima električne sigurnosne razine .
4,2 toplinske performanse
Dva su otprilike ista u nazivnoj temperaturi (90 stupnjeva C), ali MC kabeli mogu odabrati modele visoke temperature od 105 stupnjeva C prema različitim izolacijskim materijalima, koji su prikladni za veća područja toplinskog opterećenja .
4.3 Mehanička svojstva
MC Električna žica opremljena je metalnim oklopom, koji ima snažan otpor udara i pogodan je za okruženja koja zahtijevaju izloženo ožičenje ili na koje mogu utjecati vanjske sile . ac 90 kabela su prikladnije za okruženje s nižim zahtjevima za mehaničkom zaštitom, poput cjevovoda i celofiranja.
5, metoda instalacije i standardne specifikacije
5.1 Način instalacije
AC 90 kabel: Obično se koristi za unutarnje izložene instalacije i instalacije u suspendiranim stropovima, posebnu pažnju treba posvetiti kontinuitetu i pouzdanosti prizemne veze .
MC kabel: Prikladan za različite metode polaganja, uključujući izloženo polaganje, zakopano postavljanje, navoj unutar cijevi i upotrebu na vanjskim zidovima zgrade, s jakom fleksibilnošću .
5.2 Standardi izvršenja
AC 90 žica: u skladu s kanadskim standardom CSA C22.2 Ne . 51;
MC Wire: U skladu s UL 1569, CSA C22 . 2 Ne . 230, a također je u skladu s propisima NEC (Nacionalni električni kod) za ugradnju u područjima klase I i II.
6, okoliš upotrebe i tipične primjene AC 90 kabela i MC kabela
| Okoliš za prijavu | Preporučena vrsta kabela | Razlog opis |
| Ovjereni strop, suho područje | AC 90 kabel | Niski troškovi, jednostavna struktura i jednostavna instalacija |
| Industrijska proizvodna radionica | Mc kabel | Neovisni i pouzdan, siguran i pouzdan, otporan na koroziju |
| Medicinska/škola/laboratorij | Mc kabel | Zahtijeva visoku sigurnost i fleksibilno ožičenje |
| Privremeni ožičenje napajanja | Mc kabel | Pomoćna i vrlo otporna na mehanička oštećenja |
| Unutarnji ožičenje u stanima ili komercijalnim prostorima | AC 90 kabel | Razumna kontrola troškova kako bi zadovoljila osnovne sigurnosne potrebe |
| Vlažno ili kemijsko okruženje | Mc kabel | (Model protiv korozije) Omog je otporan na kemijsku koroziju i pogodan je za vlažna i korozivna područja |
7, Prednosti i nedostaci žice AC90 iMC metalni obloženi kabel
Prednosti i nedostaciAC 90 kabel
prednost:
Niski troškovi;
Sloj oklopa pruža određenu mehaničku zaštitu;
Jednostavna instalacija;
Pogodno za suho okruženje u većini komercijalnih zgrada .
Nedostaci:
Nijedna neovisna žica za uzemljenje, performanse uzemljenja ovisi o oklopnom priključku;
Nije prikladno za vlažno ili izloženo okruženje;
Testiranje kontinuiteta u uzemljenju je složeno .
Prednosti i nedostaciMc kabel
prednost:
Sadrži neovisne uzemljene vodiče, visoku sigurnost;
Fleksibilna instalacija i snažna prilagodljivost okoliša;
Snažna otpornost na koroziju i mehanički utjecaj;
U skladu s više električnih i građevinskih kodova .
Nedostaci:
Visoki troškovi;
Težina je relativno velika, a za ožičenje je potrebna veća potporna struktura .
