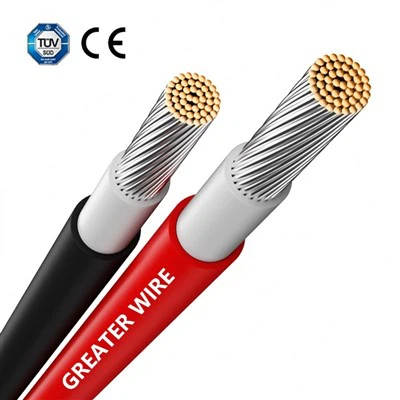

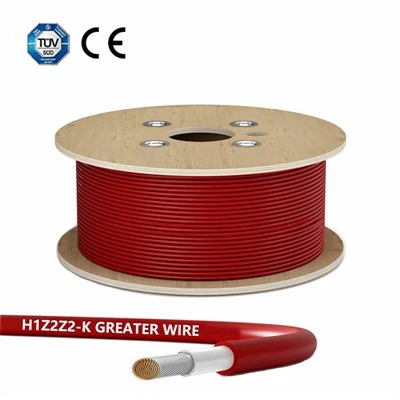

TUV 10mm DC H1Z2Z2-K žica za solarni kabel je visokokvalitetno, pouzdano rješenje dizajnirano za solarne energetske sustave. Proizveden u Guangdongu, Kina, ovaj kabel pridržava se najviših industrijskih standarda, pokrivajući i jednojezgrene i dvojezgrene konfiguracije. Kabel ima izolacijske slojeve označene bojama, osiguravajući sigurnu i jednostavnu instalaciju: crveni kabeli su označeni za pozitivni (+) DC napon, dok se crni kabeli koriste za negativan (-) DC napon. TUV & UL certificirani, jamče usklađenost s međunarodnim standardima. Dvostruka izolacija osigurava zaštitu od utjecaja okoliša. Dizajniran za stabilne veze, smanjujući potrebu za čestim održavanjem.
Primjena
Solarna kabelska žica od 10 mm DC H1Z2Z2-K ocijenjena je za nominalne istosmjerne napone do 1,5 KV (između vodiča do vodiča ili vodiča do zemlje), što ga čini idealnim za širok raspon solarnih aplikacija. Može se pohvaliti dvostrukom izolacijom koja je prikladna za teške vanjske uvjete, pružajući stabilnu i izdržljivu vezu koja smanjuje troškove održavanja.
Značajka
Certifikacija: TUV/UL
Norma: lEC 62930 / EN 50618:2014 / UL4703
Vodič: Klasa 5 (fleksibilni) pokositreni bakar, na temelju EN 60228 i IEC 60228
Izolacija i omotač: umreženi poliolefin
Nazivni napon: DC 1500V (između vodiča i između vodiča i zemlje), AC Uo/U: 1,0/1,0 KV
Klasa primjene: A
Klasa zaštite: II
Performanse za vodu: AD7
Ispitni napon: 6500V, 50Hz, 10min
Protupožarne karakteristike: Neširenje plamena na temelju UNE-EN 60332-1 i IEC 60332-1
Temperaturna vrijednost -40 stupanj -90 stupanj
Maksimalna temperatura: 120 stupnjeva
Certifikacija TUV/UL
Broj vodiča: jednožilni / dvožilni
Certifikacija
Naši proizvodi stekli su razne prestižne međunarodne certifikate, uključujući TUV, UL, EU CPR, CE, ROHS i druge.
Paket
Proizvodna linija
Proizvođač Greater Wire opremljen je naprednom proizvodnom opremom za proizvodnju vodiča, primjenu izolacijskih materijala, ekstruziju plašta i montažu konektora. Tvornice obično koriste visokokvalitetne materijale i tehnike kako bi osigurale električnu izvedbu, trajnost i sigurnost kabela. Automatizirana proizvodna oprema ima točnost do 0.002 mm, a svi proizvodi su 100% pregledani i digitalno označeni. Prolazimo kroz strogu kontrolu kvalitete i testiranje kako bismo osigurali da su fotonaponski kabeli u skladu s međunarodnim i lokalnim standardima. Ovi testovi mogu uključivati testove električnih performansi, testove otpornosti na plamen, testove otpornosti na vremenske uvjete i testove vlačne čvrstoće.
Spis
Partner
FAQ
P: Koja je veličina kabela za solarni panel od 100 W?
Za udaljenosti do 5 metara (16 stopa) općenito je dovoljan kabel od 12 AWG (približno 4 mm²). Ova veličina minimizira pad napona i može učinkovito podnijeti struju koju stvara ploča od 100 W.
Srednja udaljenost (5 do 10 metara / 16 do 33 stope):
Za veće udaljenosti, poput 5 do 10 metara (16 do 33 stope), možda će vam trebati kabel od 10 AWG (približno 6 mm²). Ovaj deblji kabel smanjit će pad napona na većoj udaljenosti, osiguravajući učinkovit prijenos energije.
Duga udaljenost (preko 10 metara / 33 stope):
Za udaljenosti veće od 10 metara (33 stope), razmislite o korištenju kabela od 8 AWG (približno 10 mm²) kako biste smanjili gubitke.
P: Koja veličina kabela solarnog panela?
P: Od čega je napravljen solarni kabel?
O: 1. Materijal vodiča: pokositreni bakar i bakar najčešći su materijali koji se koriste za vodiče u solarnim kabelima zbog svoje izvrsne električne vodljivosti i fleksibilnosti. Aluminij je rjeđi, ali se može koristiti u nekim primjenama.
2. Izolacijski materijal: Solarni kabeli su izolirani umreženim polietilenom (XLPE), koji pruža izvrsna izolacijska svojstva, otpornost na UV zračenje i izdržljivost. Također, polivinil klorid (PVC) se koristi u nekim kabelima, iako je rjeđi za vanjsku primjenu zbog manje UV otpornosti i trajnosti u usporedbi s XLPE.
3. Materijal vanjskog omotača: XLPO Nudi visoku fleksibilnost i izdržljivost, pogodan za vanjsku i tešku okolinu. Također, polivinil klorid (PVC) pruža dobru zaštitu, ali se rjeđe koristi za vanjske primjene u usporedbi s XLPO.
P: Kako izračunati veličinu solarnog kabela?
Da biste izračunali odgovarajuću veličinu solarnog kabela, trebate uzeti u obzir faktore kao što su struja koju će kabel prenositi, udaljenost koju električna energija treba prijeći, napon sustava i prihvatljiv pad napona.
1. Odredite struju:
Struja (I): Možete izračunati struju na temelju nazivne snage solarne ploče i napona sustava.
Formula: I=PVI=VP
P: Snaga solarne ploče (u vatima)
V: Napon sustava (u voltima)
Primjer: Za solarni panel od 300 W u sustavu od 24 V: I=300W24V=12.5AI=24V300W=12.5A
2. Izračunajte pad napona:
Pad napona: Ključno je održavati pad napona ispod određenog postotka (obično 3% ili manje) kako bi se osigurao učinkovit rad.
Formula pada napona: pad napona=2×L×I×R1000Pad napona=10002×L×I×R
L: Jednosmjerna duljina kabela (u metrima)
I: Struja (u amperima)
R: Otpor kabela po jedinici duljine (u ohmima po metru)
Otpor kabela možete pronaći u specifikacijama kabela. Za bakrene kabele, otpor je obično oko 0,017 ohm·mm²/m.
3. Odaberite veličinu kabela:
Na temelju struje i prihvatljivog pada napona, odaberite veličinu kabela koja ima dovoljno nizak otpor da pad napona zadrži unutar prihvatljivih granica.
Smjernice za veličinu kabela: Koristite tablicu veličine kabela ili kalkulator koji odgovara vašim specifičnim zahtjevima. Za većinu primjena, uobičajene veličine i njihove odgovarajuće maksimalne strujne vrijednosti mogu se pronaći u industrijskim tablicama.
4. Koristite kalkulator veličine kabela (opcionalno):
Online kalkulatori: Nekoliko online kalkulatora može pomoći u određivanju veličine kabela na temelju ulaznih parametara kao što su napon, struja, udaljenost i prihvatljivi pad napona.
