H05V-K 1 mm2 blue panel wire

PROIZVOD PRAVI SNIMAK

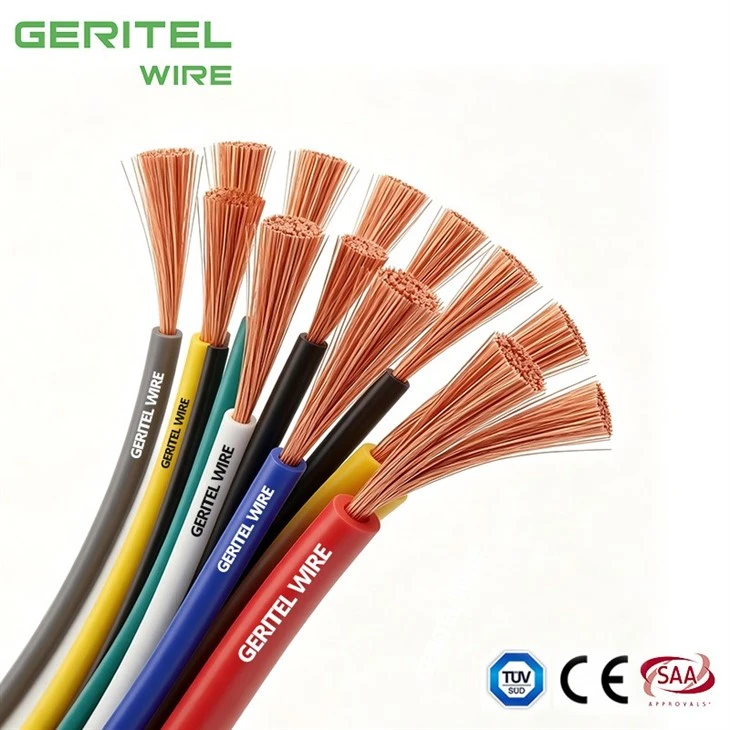

H05V-K 1.0 mm² black hook up wire

H05V{1}}K kabel za spajanje-opreme s fleksibilnom bakrenom i PVC izolacijom

Za kupce koji pretražuju-terminologiju spajanja u distributerskim katalozima, klasa vodiča, napon i rukovanje instalacijom ključne su točke kupnje. H05V-K je bakrena žica 300/500V klase 5 s PVC izolacijom za unutarnje veze u električnoj opremi i upravljačkim sklopovima. Ova stranica bilježi precizna pretraživanja uključujući užetu bakrenu žicu za spajanje, žicu za spajanje na panel iSpojna žica izolirana PVC-om. GERITEL WIRE može uskladiti označavanje, boju i detalje pakiranja sa zahtjevima OEM kupnje. Tehnička potvrda treba prethoditi proizvodnji kako bi navedena veličina, boja i konstrukcija odgovarali projektu. GERITEL WIRE može uskladiti detalje o boji, tisku i pakiranju s ponovljenim proizvodnim potrebama.

SPECIFIKACIJE PROIZVODA

H05V-K 1 x 1 mm² red hook up wire

Prijave

Ožičenje PVC ploče za upotrebu u upravljačkim pločama prekidača, relejnim i instrumentacijskim pločama energetskih rasklopnih uređaja i za potrebe kao što su unutarnji konektori u opremi ispravljača, pokretačima motora i kontrolerima.

TEHNIČKI PODACI
Nazivni napon Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperaturna ocjena	Popravljeno: -30 stupnjeva do +70 stupnjeva Savijen: -5 stupnjeva do +70 stupnjeva
Minimalni radijus savijanja	Fiksno: 6 x ukupni promjer
Dirigent	Fleksibilni bakreni vodič klase 5
Izolacija	PVC (polivinil klorid)
Boja izolacije	Crvena, crna, plava, narančasta, žuta, bijela, zelena/žuta, ljubičasta, ružičasta, siva, smeđa
STANDARDI	EN 50525-2-31, EN 60228 Otporan na plamen prema IEC/EN 60332-1-2 UV otporan

DIMENZIJE

NAZIVNA POVRŠINA PRESJEKA mm²

	NAZIVNI UKUPNI PROMJER mm²	NAZIVNA TEŽINA kg/km
	NAZIVNI UKUPNI PROMJER mm²	NAZIVNA TEŽINA kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

DIRIGENTI

NOMINALNI KRIŽ ODJELJAKAL PODRUČJE mm²	NAJVEĆI PROMJER ŽICA U VODIČU mm	MAKSIMALNI OTPOR VODIČA NA 20 stupnjeva oma/km
NOMINALNI KRIŽ ODJELJAKAL PODRUČJE mm²	NAJVEĆI PROMJER ŽICA U VODIČU mm	Obične žice
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRIČNE KARAKTERISTIKE

NOMINALNI KRIŽ EKCIJSKO PODRUČJE mm²	REFERENTNA METODA A (PRILOŽENO U VOD U TERMIČKI IZOLACIONI ZID ITD.) Amperi		REFERENTNA METODA B (ZATVOREN U CIJEVU U ZID ILI U RAZVOD ITD) Amperi		REFERENTNA METODA C (ISREŽENO IZRAVNO) Amperi		REFERENTNA METODA F (U SLOBODNOM ZRAKU ILI U PERFORIRANOJ POLICI ZA KABELE ITD, HORIZONTALNO ILI VERTIKALNO ITD) Amperi
							Dirljivo			Razmaknuti po jedan promjer
							Dirljivo			2 kabela Jednofazni-AC ili DC ili 3 kabela Tro{3}}Fazni AC ravni
	2 Kabeli Jedna-faza AC ili DC	3 ili 4 kabla Tro-faza AC	2 Kabeli Jedna-faza AC ili DC	3 ili 4 kabla Tro-faza AC	2 Kabeli Jedna-faza AC ili DC	3 ili 4Kablovi tri-Faza AC	2 Kabeli Jednofazni AC ili DCstan	3 Kabeli Tro-faza ACflat	3 Kabeli Tro-faza ACtrefoil	Horizontalno	Okomito
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFIKATI

2491X 300/500V

2491X Class 5 copper

PAKIRANJE

Svitak

Plastični kolut

Mali drveni kolut

PRIMJENA

Industrijska kontrolna ploča

Priključak za napajanje obnovljivom energijom

Ožičenje centrale

SPIS

Nadogradnja centrale zračne luke Adelaide

Industrijska glavna razvodna ploča Distribucija električne energije

Zamjena fleksibilnog kabela glavne centrale

ZAŠTO ODABRATI NAS

30Godine iskustva
na jednom-usluzi

Dongguan Greater Wire & Cable Co., Ltd. je profesionalni inženjerski{2}}proizvođač kabela u Kini, koji isporučuje certificirana rješenja električnih kabela za građevinske, industrijske, rudarske, energetske i infrastrukturne projekte širom svijeta.

S tvornicom od 30.000 m², 30 proizvodnih linija, iskusnim inženjerima i timom za strogu kontrolu kvalitete, nudimo pouzdane, sljedive i usklađene kabelske proizvode za međunarodne inženjerske primjene. Naši proizvodi podržani su certifikatima uključujući SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS i ISO.

Predani smo sigurnosti, kvaliteti, transparentnosti i dugoročnom-partnerstvu. Od inspekcije sirovina do testiranja gotovog proizvoda, svaka se serija pažljivo kontrolira kako bi se osigurala stabilna izvedba i pouzdana projektna uporaba.

Bolji kabel - Certificirana kvaliteta. Pouzdana opskrba. Inženjerska vrijednost.

15K

Završeni projekti

150+

stručni kadar

15K

sretni klijenti

92+

nagrade i certifikati

POSTROJENA OPREMA

GLOBALNI CERTIFIKATI

2491X cable 300/500V

FOTOGRAFIJE KUPCA

2491X cable Class 5 copper

MEĐUNARODNI PRIJEVOZ

Pomorski prijevoz

Nudimo pouzdana rješenja pomorskog prijevoza za-velike narudžbe. Vaša je roba sigurno zapakirana i otpremljena u kontejnere, čime se osigurava-isplativa dostava do luka širom svijeta.

Zračni prijevoz

Za bržu dostavu, naša usluga zračnog prijevoza osigurava da vaši proizvodi brzo stignu do međunarodnih odredišta, uz pažljivo rukovanje i potpuno praćenje na putu.

Međunarodni ekspres

Trebate hitne pošiljke? Naša međunarodna ekspresna usluga učinkovito isporučuje male do srednje narudžbe, pružajući uslugu od-do-vrata uz-praćenje u stvarnom{2}}vremenu za bezbrižnost.

ZADRUGA

Tražimo kooperativnog partnera za proširenje poslovanja.

Kako surađivati s nama?

Jednostavno podijelite svoje zahtjeve, primite naše profesionalno rješenje, potvrdite uzorke i uživajte u brzoj, pouzdanoj proizvodnji i isporuci diljem svijeta - raditi s nama je tako jednostavno.

Naša adresa

Zgrada 2, br. 40 Luxi 2nd Road, grad Liaobu, grad Dongguan, provincija Guangdong, Kina

Broj telefona

+86 136 6257 9592

+86 135 1078 4550

E-pošta

manager01@greaterwire.com

FAQ

Može li se H05V-K napraviti od pokositrenog bakra?

H05V-K se često odabire za ovaj zahtjev, ali točna primjena i dalje zahtijeva provjeru crteža i koda. Relevantni pojam za pretraživanje je pokositrena bakrena žica H05V-K. Standardni katalog H05V-K je obično goli bakar, tako da se pokositreni bakar treba tretirati kao posebna konstrukcija osim ako to posebno ne pokriva certificirana varijanta. Materijalna promjena može utjecati na opseg odobrenja i mora se potvrditi prije proizvodnje. Distributeri i OEM kupci mogu zatražiti od GERITEL WIRE-a da uskladi podatke o količini pakiranja i naljepnici sa zahtjevima skladištenja ili sklapanja.

Zašto bakar klase 5 olakšava ugradnju H05V-K?

Ovo je uobičajeno pitanje pri kupnji jer se H05V-K prodaje pod nekoliko tržišnih opisa. Relevantni pojam za pretraživanje je savitljiva bakrena žica klase 5. Mnogo finih žica omogućuje lakše savijanje vodiča tijekom usmjeravanja u kućište i pripreme stezaljki od čvrstih ili grubih-žilastih vodiča. Ovu fleksibilnost instalacije ne treba brkati s kontinuiranom dinamičkom-fleksibilnošću. GERITEL WIRE može podržati provjere pred-narudžbe za veličinu vodiča, boju izolacije i primjenu tako da se proizvod ne koristi izvan predviđene dužnosti.

Računa li se finija nit uvijek bolja H05V-K?

U izgradnji panela praktični odgovor ovisi o tome kako je vodič zaštićen i završen. Relevantni pojam za pretraživanje je fino upletena žica H05V-K. Nije nužno. Vodič mora zadovoljiti traženi električni otpor, dimenzije i konstrukciju klase 5, tako da jednostavno povećanje broja niti nije potpuna mjera kvalitete. Uravnoteženi dizajn niti, kvaliteta bakra i kontrola procesa zajedno su važni. Za međunarodne narudžbe, GERITEL WIRE može pripremiti tehničke podatke i podatke o pakiranju potrebne za kupnju, pregled i koordinaciju otpreme.

Kako mogu provjeriti kvalitetu bakra H05V-K?

Sa stajališta specifikacije, H05V-K ima jasnu granicu upotrebe koja se ne smije rastezati marketinškim tvrdnjama. Relevantni pojam za pretraživanje jeH05V-K bakreni vodič. Korisne provjere uključuju otpor vodiča, konstrukciju poprečnog-presjeka, stanje žice i sljedivost materijala prema dogovorenom planu inspekcije. Za skupne narudžbe, dogovorite izvješće o ispitivanju i kriterije prihvaćanja prije otpreme. GERITEL WIRE može potvrditi traženu veličinu, boju, oznake i detalje pakiranja prije proizvodnje tako da narudžba odgovara crtežu.
