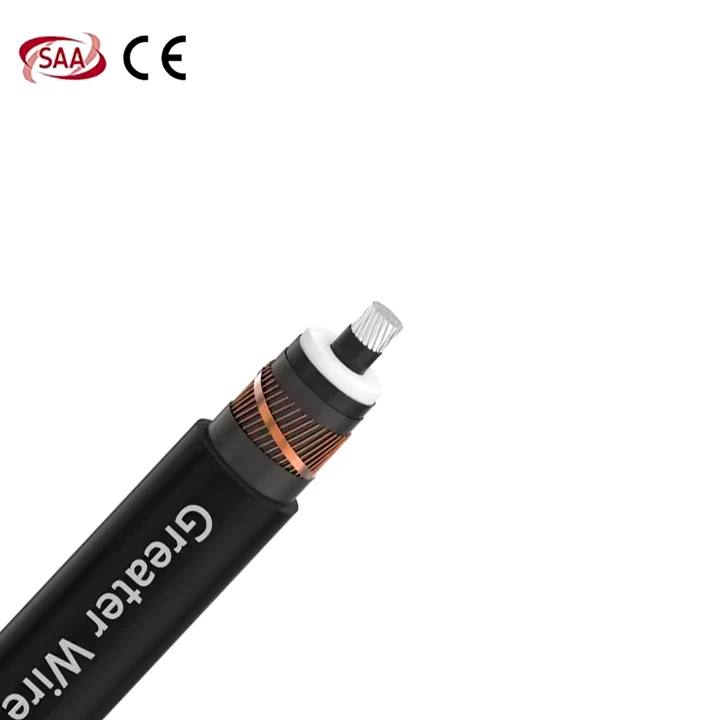

Jednožilni aluminijski 6,35/11kV srednjenaponski kabel za napajanje

.6.35/11kV srednjenaponski energetski kabel ima oklopni omotač koji štiti kabel od vanjskih napada. Armiranje treba koristiti u svim mehanički korozivnim instalacijama. Unutarnji omotač ima metalne žice ili trake kao oklop. Vanjski omotač štiti žice od mehaničkih i kemijskih oštećenja, a njegova ravnomjerna tamno crvena prevlaka je nepropustna za vodu, vremenske uvjete, udarce i abraziju.

karakteristike

Aluminijski SN energetski kabeli imaju široku primjenu u raznim primjenama zbog svoje sposobnosti pouzdanog prijenosa srednjenaponske energije. Na primjer, komunalne distribucijske mreže; projekti obnovljive energije, za povezivanje generatora, transformatora i mrežnih sučelja; u velikim industrijskim objektima; infrastrukture i zgrada, kao što su tuneli, zračne luke, željeznice i autoceste itd.

Značajka

• Vodič: užetni kompaktni kružni aluminijski vodič prema AS/NZS 1125

• Zaslon vodiča: ekstrudirana poluvodljiva smjesa

• Izolacija: XLPE

• Izolacijski zaslon: Ekstrudirani

• Uzdužno blokiranje vode: traka za blokiranje vode iznad i ispod poluprovodljive smjese koja se može skinuti

bakreni zaslon (opcionalno)

• Metalni izolacijski zaslon: zaslon od bakrene žice + spiralno postavljena bakrena traka (E/F strujni kapacitet – na temelju zahtjeva)

• Metalni omotač: legura olova (opcionalno)

• Vanjski omotač: ekstrudirani polivinil klorid, boja: crna

(Alternativni omotač: PVC+HDPE kompozitni omotač ili LSZH vanjski omotač i parametri će se promijeniti u skladu s tim)

Certifikacija

Srednjenaponski kabel za napajanje ima SAA certifikat, koji ima vanjski omotač protiv UV zraka, izvrsnu otpornost na pritisak i vanjske sile, otpornost na koroziju i otpornost na starenje. Pogodan je za prijenos i distribuciju električne energije u infrastrukturnim projektima, podzemno polaganje, polaganje na otvorenom i drugim scenarijima.

Paket

THHN wire package

Proizvodna linija

Proizvođač Greater Wire pruža prilagođene usluge proizvoda. U skladu s vlastitim projektnim potrebama kupca, može postaviti zahtjeve za materijale vodiča, izolacijske materijale, materijale za plašteve, boje itd. Tvornica ispunjava te potrebe kroz fleksibilne proizvodne aranžmane. Na primjer, neke industrijske primjene zahtijevaju posebne kabele koji su otporni na visoke temperature, ili građevinski projekti zahtijevaju bezhalogene kabele s malo dima. Tvornica može proizvesti odgovarajuće kabelske proizvode prema specifičnim zahtjevima. Prilagođene usluge omogućuju tvornicama da bolje zadovolje personalizirane potrebe kupaca i poboljšaju tržišnu konkurentnost. Kako bi se osigurao kontinuitet proizvodnog procesa, Greater Wire obično održava određenu količinu zaliha sirovina, kao što su bakar, aluminij, izolacijski materijali i materijali za plašteve. U isto vrijeme, upravljanje zalihama gotovih kabela također je ključno. Tvornica treba razumno organizirati zalihe gotovih proizvoda u skladu sa zahtjevima narudžbe i tržišnim prognozama kako bi se izbjegao višak ili manjak zaliha.

Spis

Company cases

Partner

greater wire Partner

FAQ

P: Kako se nositi s preopterećenjem srednjenaponskog kabela za napajanje?

O: Kada je kabel srednjeg napona preopterećen, trenutno opterećenje treba smanjiti. Dugotrajno preopterećenje može uzrokovati pregrijavanje kabela i oštećenje izolacije, a potrebno je povećati presjek kabela ili poboljšati odvođenje topline.

P: Što je lokalni popravak SN kabela?

O: Lokalni popravak SN kabela je popravak lokalnog oštećenja izolacije upotrebom termoskupljajuće cijevi ili hladnoskupljajuće cijevi za vraćanje izolacijskih svojstava kabela.

P: Kako odabrati srednjenaponske kabele pogodne za podzemno polaganje?

O: Kabeli srednjeg napona pogodni za podzemno polaganje moraju imati jaku mehaničku čvrstoću, otpornost na vlagu i koroziju. Oklopljeni kabeli ili kabeli sa slojevima otpornim na vlagu uobičajeni su izbor.

Popularni tagovi: jednožilni aluminijski 6.35/11kv srednjenaponski energetski kabel, Kina jednožilni aluminijski 6.35/11kv srednjenaponski energetski kabel proizvođači, dobavljači, tvornica

AL MV Cable

Single Core AL MV Cable

br Jezgre	Jezgra križ sekcijski Područje	Nazivni promjer
br Jezgre	Jezgra križ sekcijski Područje	Pod metalik zaslon	Pod metalik zaslon	Sve u svemu
Ne.	mm2	Mm	Mm	Mm
1	16	14.6	16.5	20.0
1	25	15.9	17.8	22.0
1	35	16.9	18.8	23.0
1	50	18	19.9	24.0
1	70	19.6	21.5	25.0
1	95	21.2	23.1	27.0
1	120	22.8	24.7	29.0
1	150	24.1	26.0	30.0
1	185	25.8	27.7	32.0
1	240	28.1	30.0	34.0
1	300	30.3	32.2	37.0
1	400	33	34.9	40.0
1	500	36.4	38.3	43.0
1	630	39.6	41.5	47.0
1	800	43.5	45.4	51.0
1	1000	48	49.9	55.0

• Gore navedeni parametri temelje se na kapacitetu struje zemljospoja bakrenog zaslona od 3kA/s

ELEKTRIČNE KARAKTERISTIKE:

Broj jezgri	Površina presjeka jezgre	Maks. DC otpornost na 20˚C	Maks. AC otpor na 90˚C	cca. Kapacitet	cca. Induktivitet	cca. Reaktancija	Kontinuirana strujna ocjena
							U zemlji na 20 stupnjeva		U kanalu na 20 stupnjeva		Na zraku na 30 stupnjeva
							Stan	Trolist	Stan	Trolist	Stan	Trolist
Ne.	mm2	Ω/km	Ω/km	µF/km	mH/km	Ω/km	Amperi
1	16	1.91	2.449	0.17	0.497	0.156	88	84	81	80	99	97
1	25	1.2	1.539	0.2	0.460	0.144	112	108	103	102	130	127
1	35	0.868	1.113	0.22	0.437	0.137	134	129	123	122	157	154
1	50	0.641	0.822	0.25	0.417	0.131	157	152	146	142	189	184
1	70	0.443	0.568	0.28	0.385	0.121	192	186	178	176	236	230
1	95	0.32	0.411	0.31	0.367	0.115	229	221	213	210	287	280
1	120	0.253	0.325	0.35	0.349	0.110	260	252	242	240	332	324
1	150	0.206	0.265	0.37	0.340	0.107	288	281	271	267	376	368
1	185	0.164	0.211	0.41	0.329	0.103	324	317	307	303	432	424
1	240	0.125	0.162	0.46	0.317	0.099	373	367	356	351	511	502
1	300	0.1	0.130	0.5	0.306	0.096	419	414	402	397	586	577
1	400	0.0778	0.102	0.56	0.296	0.093	466	470	457	451	676	673
1	500	0.0605	0.080	0.63	0.286	0.090	525	530	510	505	760	750
1	630	0.0469	0.064	0.69	0.279	0.088	580	585	560	555	860	850
1	800	0.0367	0.052	0.77	0.271	0.085	650	655	620	615	960	950
1	1000	0.0291	0.043	0.86	0.263	0.083	715	705	670	665	1060	1050

*: Ocjene struje temelje se na IEC {{0}} & IEC 60287, maks. Temperatura vodiča na 90 stupnjeva, temperatura okoline na 30 stupnjeva u zraku / na 20 stupnjeva u tlu, toplinska otpornost tla 1,5 km/W & za kanale od keramike 1,2 km/W i dubina polaganja 0,8 m.

Faktori smanjenja nazivne vrijednosti struje za temperaturu okolnog zraka od 30 stupnjeva.

20	25	35	40	45	50	55	60
1.08	1.04	0.96	0.91	0.87	0.82	0.76	0.71

Faktori smanjenja nazivne struje za temperaturu tla koja nije 20 stupnjeva.

10	15	25	30	35	40	45	50
1.07	1.04	0.96	0.93	0.89	0.85	0.80	0.76

Broj jezgri	Površina presjeka jezgre	Maks. vučna napetost na vodiču	Struja punjenja po fazi	Impedancija nulte sekvence	Električni napon na ekranu vodiča	Oznaka kratkog spoja faznog vodiča
Ne.	mm²	Kn	Amperi/km	Ohmi/Km	kV/mm	kA, I sek
1	16	0.8	0.34	3.61	2.9	1.5
1	25	1.25	0.4	2.70	2.7	2.4
1	35	1.75	0.44	2.27	2.6	3.3
1	50	2.5	0.5	1.98	2.5	4.7
1	70	3.5	0.56	1.73	2.4	6.6
1	95	4.75	0.62	1.57	2.3	9.0
1	120	6	0.7	1.49	2.3	11.3
1	150	7.5	0.74	1.42	2.3	14.2
1	185	9.25	0.82	1.37	2.2	17.4
1	240	12	0.92	1.32	2.2	22.6
1	300	15	1	1.29	2.2	28.3
1	400	20	1.12	1.26	2.1	37.6
1	500	25	1.26	1.24	2.1	47.2
1	630	31.5	1.38	1.22	2.1	59.6
1	800	40	1.54	1.21	2.0	75.6
1	1000	50	1.72	1.20	2.0	94.5
