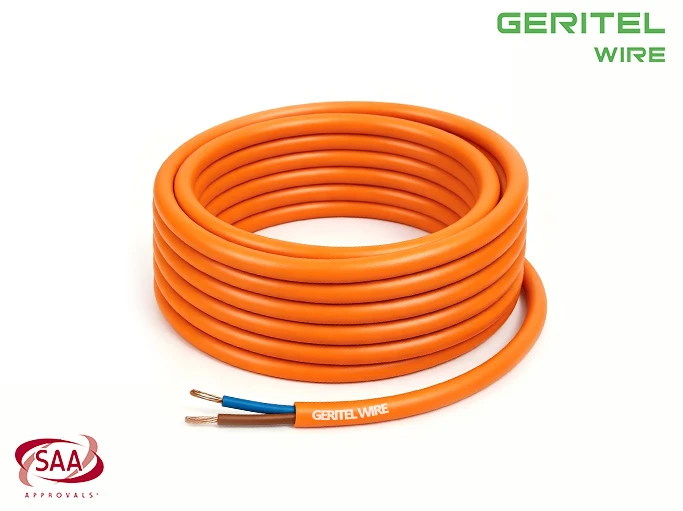

3 core 10mm2 heavy duty flexible cable

PROIZVOD PRAVI SNIMAK

3 x 10mm2 0.6/1kV flexible cable

V90 višežilni kabel za teške uvjete rada za distribuciju napajanja s ploče-na-stroj

Raspon od 10 mm² namijenjen je industrijskim kupcima koji trebaju veći savitljivi bakreni vodič između električnih ploča i opreme s napajanjem. Fleksibilni kabel za napajanje od 10 mm2 kombinira žarene višežilne vodiče s V-90 PVC izolacijom i 5V-90 PVC plaštom, dok 3- i 4-žilne opcije pokrivaju uobičajene rasporede opreme. Korišten kao ploča za strojnu obradu savitljivog kabela, omogućuje lakše usmjeravanje oko uskih ulaza, zglobnih dijelova i sučelja strojeva od krutih vodiča. Industrijski savitljivi kabel od 0,6/1 kV namijenjen je aplikacijama koje odgovaraju njegovom PVC dizajnu za teške uvjete rada. GERITEL WIRE podržava dimenzije, identifikaciju jezgre, tehničke datoteke, OEM ispis i projektno pakiranje.

SPECIFIKACIJE PROIZVODA

3 x 10mm2 0.6/1kV flexible cable

Prijave

Fleksibilni kabeli za teške uvjete rada za ugradnju u razvodne ploče i upravljačke ploče, posebno u tijesnim rutama i ograničenim prostorima, i gdje je potrebna fleksibilnost za ploče sa šarkama. Prikladno za malu industrijsku i komercijalnu opremu koja zahtijeva tro-fazno napajanje. Može se koristiti za produžne vodove veličine 1 mm² i više. 3 jezgra i više uključuje uzemljenje za tro-fazno/jednofazno napajanje kao što je oprema s trofaznim-motorom i jednofaznim indikatorskim svjetlima kao što su industrijski čistači, usisavači i zavarivači. Također prikladan za upotrebu s dvostruko izoliranim uređajima gdje je kabel izložen većem mehaničkom opterećenju, u vlažnim i mokrim uvjetima.

TEHNIČKI PODACI
Nazivni napon Uo/U	0,6/1kV
Temperaturna ocjena	Maksimalna kontinuirana radna temperatura: 90 stupnjeva
Minimalni radijus savijanja	6x ukupni promjer
Dirigent	Žareni bakreni vodič
Izolacija	V-90 PVC (polivinil klorid)
Plašt	5V-90 PVC (polivinil klorid)
Boja omotača	Crna, narančasta
Identifikacija jezgre	1 jezgra (izbor) crvena, bijela, svijetlo plava, crna 2 jezgre: smeđa, svijetlo plava 3 jezgre: smeđa, svijetloplava, zelena/žuta 4 jezgre: smeđa, svijetloplava, bijela, zelena/žuta 5 jezgri: smeđa, svijetloplava, bijela, narančasta, zelena/žuta
STANDARDI	AS/NZS 5000.1, AS/NZS 3191, AS/NZS 1125

BR.JEZGRI
BR.JEZGRI	NAZIVNI VODIČ VELIČINA mm	NOMINALNO IZOLACIJA DEBLJINA mm	NOMINALNO VANJSKI PLAŠT THBOLEST mm	NOMINALNO UKUPNO PROMJER mm	NOMINALNO TEŽINA kg/100m
2	0.75	0.8	1.3	8.2	8.4
2	1.0	0.8	1.3	8.6	9.3
2	1.5	0.8	1.5	9.5	12
2	2.5	0.9	1.7	11.2	17
2	4	1.0	1.8	13	25
3	0.75	0.8	1.4	8.8	10
3	1.0	0.8	1.4	9.2	11
3	1.5	0.8	1.6	10.2	15
3	2.5	0.9	1.8	12.1	21
3	4	1.0	1.9	13.9	30
3	6	1.0	2.9	16.0	44
3	10	1.0	3.1	20.5	69
3	16	1.0	3.3	24.1	90
3	25	1.2	3.7	29.4	140
3	35	1.2	4.0	32.5	181
3	50	1.4	4.4	37.7	241
4	0.75	0.8	1.5	9.8	12
4	1.0	0.8	1.5	10.2	14
4	1.5	0.8	1.7	11.3	18
4	2.5	0.9	1.9	13.3	26
4	4	1.0	2.0	15.4	38
4	6	1.0	3.0	17.6	54
4	10	1.0	3.3	22.6	85
4	16	1.0	3.5	26.1	122
4	25	1.2	3.9	32.0	191
4	35	1.2	4.2	35.3	246
4	50	1.4	4.7	41.2	332
4	70	1.4	5.1	48.3	460
4	95	1.6	5.7	53.3	577
4	120	1.6	6.1	60.0	731
5	0.75	0.8	1.6	10.8	15
5	1.0	0.8	1.6	11.2	17
5	1.5	0.8	1.8	12.4	21
5	2.5	0.9	2.0	14.6	30
5	4	1.0	2.2	17.1	46

NAZIVNI VODIČ VELIČINA mm	VOĐENJE STRUJE KAPACITET A
NAZIVNI VODIČ VELIČINA mm	VOĐENJE STRUJE KAPACITET A	MAKSIMALNI DC OTPORNOST NA 20 stupnjeva Ohm/km	MAKSIMALNA AC OTPOR NA 90 stupnjeva Ohm/km	MONOFAZNI PAD NAPONA MV/Am
0.5	3	39.0	49.7	99.4
0.75	7.5	26.0	33.2	66.3
1.0	10	19.5	24.9	49.8
1.5	16	13.3	17	34
2.5	20	7.98	10.2	20.3
4.0	25	4.95	6.31	12.6

CERTIFIKATI

3 core 10mm2 orange flexible cable

10mm2 3 core Class 5 flexible cable

PAKIRANJE

Svitak

V90 3 core 10mm2 PVC flexible cable 0.6/1kV

Plastični kolut

Mali drveni kolut

PRIMJENA

Upravljačke ploče i centrale

Oprema za industrijske usisavače i-mokre prostore

Tro-oprema za motore i pumpe

SPIS

Nadogradnja pogonskog sustava dizalice elektrane Bayswater

Nadogradnja sustava kontrole pivovare

Pumpna stanica za navodnjavanje North Esk

ZAŠTO ODABRATI NAS

30Godine iskustva
na jednom-usluzi

Dongguan Greater Wire & Cable Co., Ltd. je profesionalni inženjerski-proizvođač kabela u Kini, koji isporučuje certificirana rješenja električnih kabela za građevinske, industrijske, rudarske, energetske i infrastrukturne projekte širom svijeta.

S tvornicom od 30.000 m², 30 proizvodnih linija, iskusnim inženjerima i timom za strogu kontrolu kvalitete, nudimo pouzdane, sljedive i usklađene kabelske proizvode za međunarodne inženjerske primjene. Naši proizvodi podržani su certifikatima uključujući SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS i ISO.

Predani smo sigurnosti, kvaliteti, transparentnosti i dugoročnom-partnerstvu. Od inspekcije sirovina do testiranja gotovog proizvoda, svaka se serija pažljivo kontrolira kako bi se osigurala stabilna izvedba i pouzdana projektna uporaba.

Bolji kabel - Certificirana kvaliteta. Pouzdana opskrba. Inženjerska vrijednost.

15K

Završeni projekti

150+

stručni kadar

15K

sretni klijenti

92+

nagrade i certifikati

POSTROJENA OPREMA

Australian standard heavy duty flexible cable

GLOBALNI CERTIFIKATI

AS/NZS 5000.1 heavy duty flexible cable

FOTOGRAFIJE KUPCA

AS/NZS 5000.1 flexible cable

MEĐUNARODNI PRIJEVOZ

Pomorski prijevoz

Nudimo pouzdana rješenja pomorskog prijevoza za-velike narudžbe. Vaša je roba sigurno zapakirana i otpremljena u kontejnere, čime se osigurava-isplativa dostava do luka širom svijeta.

Zračni prijevoz

Za bržu dostavu, naša usluga zračnog prijevoza osigurava da vaši proizvodi brzo stignu do međunarodnih odredišta, uz pažljivo rukovanje i potpuno praćenje na putu.

Međunarodni ekspres

Trebate hitne pošiljke? Naša međunarodna ekspresna usluga učinkovito isporučuje male do srednje narudžbe, pružajući uslugu od-do-vrata uz-praćenje u stvarnom{2}}vremenu za bezbrižnost.

ZADRUGA

Tražimo kooperativnog partnera za proširenje poslovanja.

AS/NZS 1125 annealed copper heavy duty flexible cable

V90 PVC insulation 5V90 PVC sheath heavy duty cable

6x overall diameter bending radius flexible cord

black V90 heavy duty flexible cable 0.6/1kV

orange V90 heavy duty flexible cable 0.6/1kV

brown blue green yellow heavy duty flexible cord

Kako surađivati s nama?

Jednostavno podijelite svoje zahtjeve, primite naše profesionalno rješenje, potvrdite uzorke i uživajte u brzoj, pouzdanoj proizvodnji i isporuci diljem svijeta - raditi s nama je tako jednostavno.

Naša adresa

Zgrada 2, br. 40 Luxi 2nd Road, grad Liaobu, grad Dongguan, provincija Guangdong, Kina

Broj telefona

+86 136 6257 9592

+86 135 1078 4550

E-pošta

manager01@greaterwire.com

Class 5 copper V90 PVC heavy duty flex cable

FAQ

Koji je materijal vanjske ovojnice?

Vanjski omotač je od PVC-a, a mnoge V90 teške-konstrukcije navode 5V-90 PVC omotač. GERITEL WIRE može potvrditi točnu oznaku plašta za PVC savitljive kabele za teške uvjete rada kako bi kupci mogli uskladiti tehničke podneske i specifikacije za kupnju. Prilagođena boja ne mijenja potrebu za ispunjavanjem odobrenih zahtjeva za materijal i konstrukciju.

Jesu li jezgre označene bojama?

Da, višežilni savitljivi kablovi za teške-opterećenja koriste identifikaciju bojom koja odgovara broju jezgri, a zeleno/žuto se obično koristi za zaštitno uzemljenje. GERITEL WIRE može potvrditi raspored jezgri za višežilni savitljivi kabel za teške uvjete rada prije proizvodnje, što je posebno važno na 4- i 5-žilnim sklopovima strojeva gdje se funkcije faze, nule i uzemljenja moraju jasno identificirati.

Uključuje li trožilni kabel jezgru uzemljenja?

U navedenoj V90 konstrukciji za teške uvjete rada, 3-žilne i veće opcije uključuju jezgru uzemljenja za relevantne aranžmane napajanja. GERITEL WIRE može potvrditi da li je naručeno3-žilni savitljivi kabel za teške uvjete radaje konfiguriran kao 2C+E i pruža osnovne boje prije proizvodnje. Kupci bi trebali poslati zahtjeve za ožičenje umjesto da pretpostavljaju da svaki proizvod s "3 jezgre" ima istu funkciju kruga.

Što znači 2C+E?

2C+E znači dva vodiča kruga plus jedan vodič zaštitnog uzemljenja, što ukupno daje tri izolirane jezgre. GERITEL WIRE može isporučiti 2C+E savitljive kabele za teške uvjete rada u odgovarajućim veličinama vodiča gdje su dostupni i potvrditi identifikaciju boje aktivnog, neutralnog i uzemljenja. Ovu oznaku naširoko koriste australski kupci električne energije i korisna je za uzemljenu jednofaznu-opremu.
